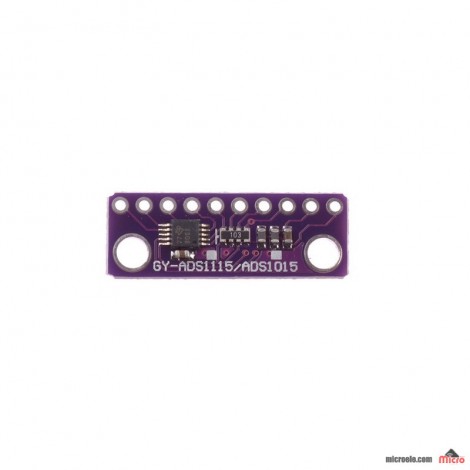

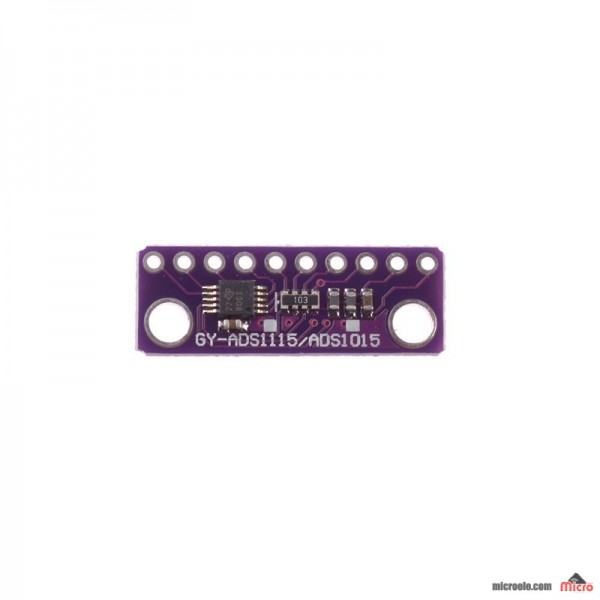

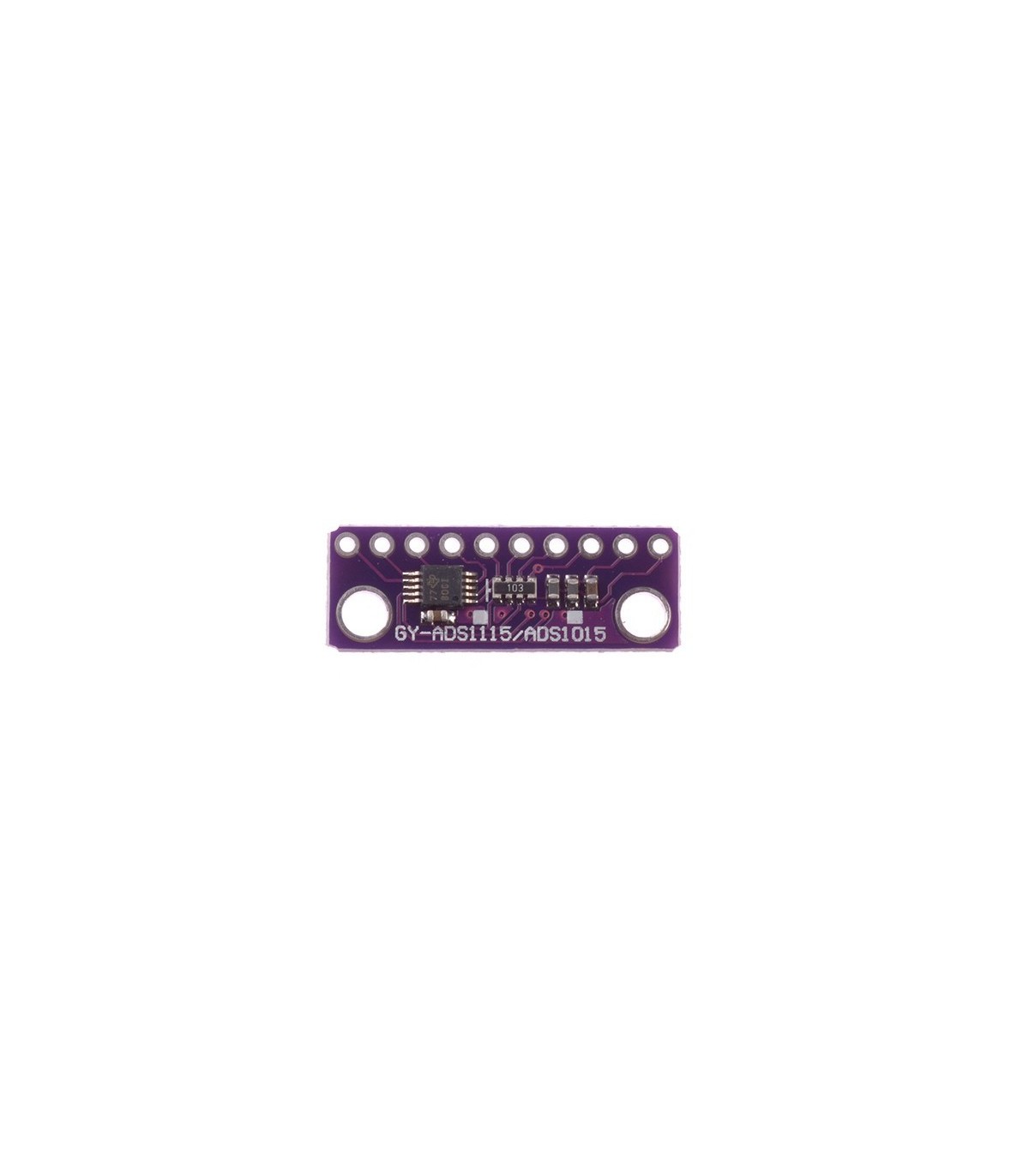

ماژول مبدل آنالوگ به دیجیتال ADS1115

ماژول مبدل آنالوگ به دیجیتال ADS1115

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
190303001

16Bit ADC , 4 Chanel / THD PCB Module

قیمت محصول: 0 ریال

برای خرید عمده و دریافت قیمت ویژه، با ما تماس بگیرید

  03132373281

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

ماژول ADS1115 یک مبدل انالوگ به دیجیتال با دقت 16 بیت و دارای مدارات اسیلاتور داخلی ، Auto Shut-down ,Internal Reference می باشد که درای 4 کانال ورودی بوده و از پروتکل I2C پشتیبانی می کند. کاربردهای این ماژول در تبدیل ولتاژ خروجی سنسورهای دما ، رطوبت ، وزن ، فشار و ... می باشد.

 این ماژول با استفاده از مدارات مالتی پلکسر داخلی قابلیت استفاده از 4 کانال مجزا و یا دو کانال به صورت تفاضلی را به کاربر میدهد.

محدوده دمای کاری: 125+ ~ 40-
 ولتاژ: 2 تا 5.5 ولت
جریان: 150uA
رزولوشن: 16 بیت
نوع ارتباط: I2C
تعداد کانالها: 4 کانال
نوع تبدیل: مبدل آنالوگ به دیجیتال

سایر توضیحات:

Product Description:

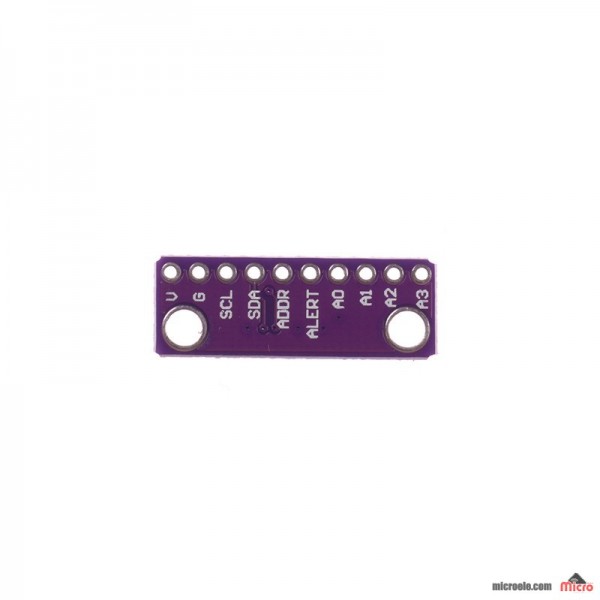

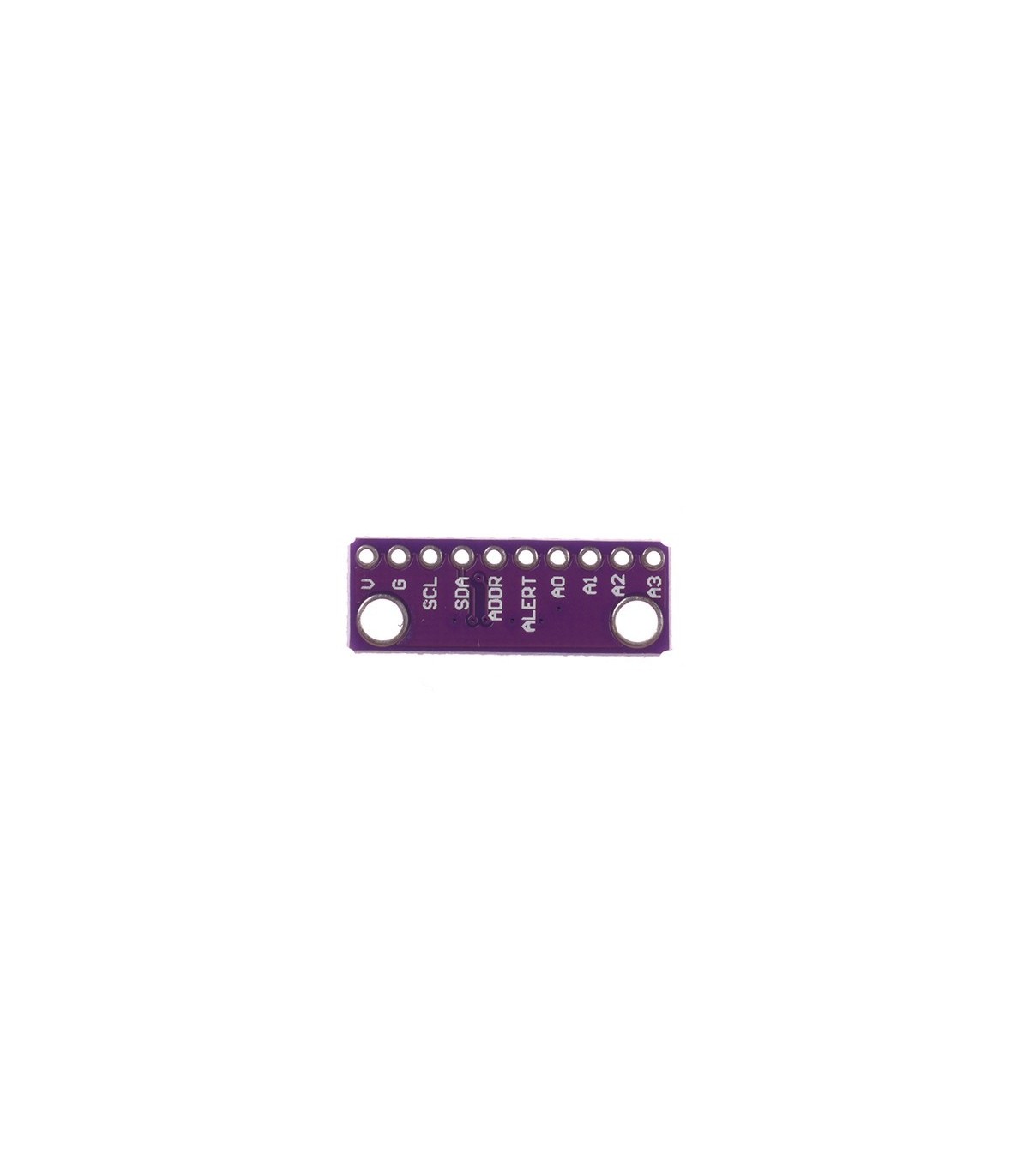

For microcontrollers without an analog-to-digital converter or when you want a higher-precision ADC, the ADS1115 provides 16-bit precision at 860 samples/second over I2C. The chip can be configured as 4 single-ended input channels, or two differential channels. As a nice bonus, it even includes a programmable gain amplifier, up to x16, to help boost up smaller single/differential signals to the full range. We like this ADC because it can run from 2V to 5V power/logic, can measure a large range of signals and its super easy to use. It is a great general purpose 16 bit converter. The chip's fairly small so it comes on a breakout board with ferrites to keep the AVDD and AGND quiet. Interfacing is done via I2C. The address can be changed to one of four options (see the datasheet table 5) so you can have up to 4 ADS1115's connected on a single 2-wire I2C bus for 16 single ended inputs. To get you started, we have example code for both the Raspberry Pi (in the Adafruit Pi Python library) and Arduino (in the ADS1X15 Arduino library repository) Simply connect GND to ground, VDD to your logic power supply, and SCL/SDA to your microcontroller's I2C port and run the example code to start reading data.

TECHNICAL DETAILS:
WIDE SUPPLY RANGE: 2.0V to 5.5V
LOW CURRENT CONSUMPTION: Continuous Mode: Only 150µA Single-Shot Mode: Auto Shut-Down
PROGRAMMABLE DATA RATE: 8SPS to 860SPS
INTERNAL LOW-DRIFT VOLTAGE REFERENCE
INTERNAL OSCILLATOR
INTERNAL PGA
I2C INTERFACE: Pin-Selectable Addresses
FOUR SINGLE-ENDED OR TWO DIFFERENTIAL INPUTS
PROGRAMMABLE COMPARATOR
This board/chip uses I2C 7-bit addresses between 0x48-0x4B, selectable with jumpers.
پارت نامبر ADS 1115
نوع کاربرد ADC
پکیج THD PCB Module
تعداد پایه 11
جریان مصرفی 150uA
ولتاژ کاری V DC5.5~2
پروتکل ها I2C
دمای کاری 40°C ~ 105°C-
نوع نصب سوراخ کاری
طول (mm) 26
عرض (mm) 10
ارتفاع (mm) 3
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کشور سازنده چین
