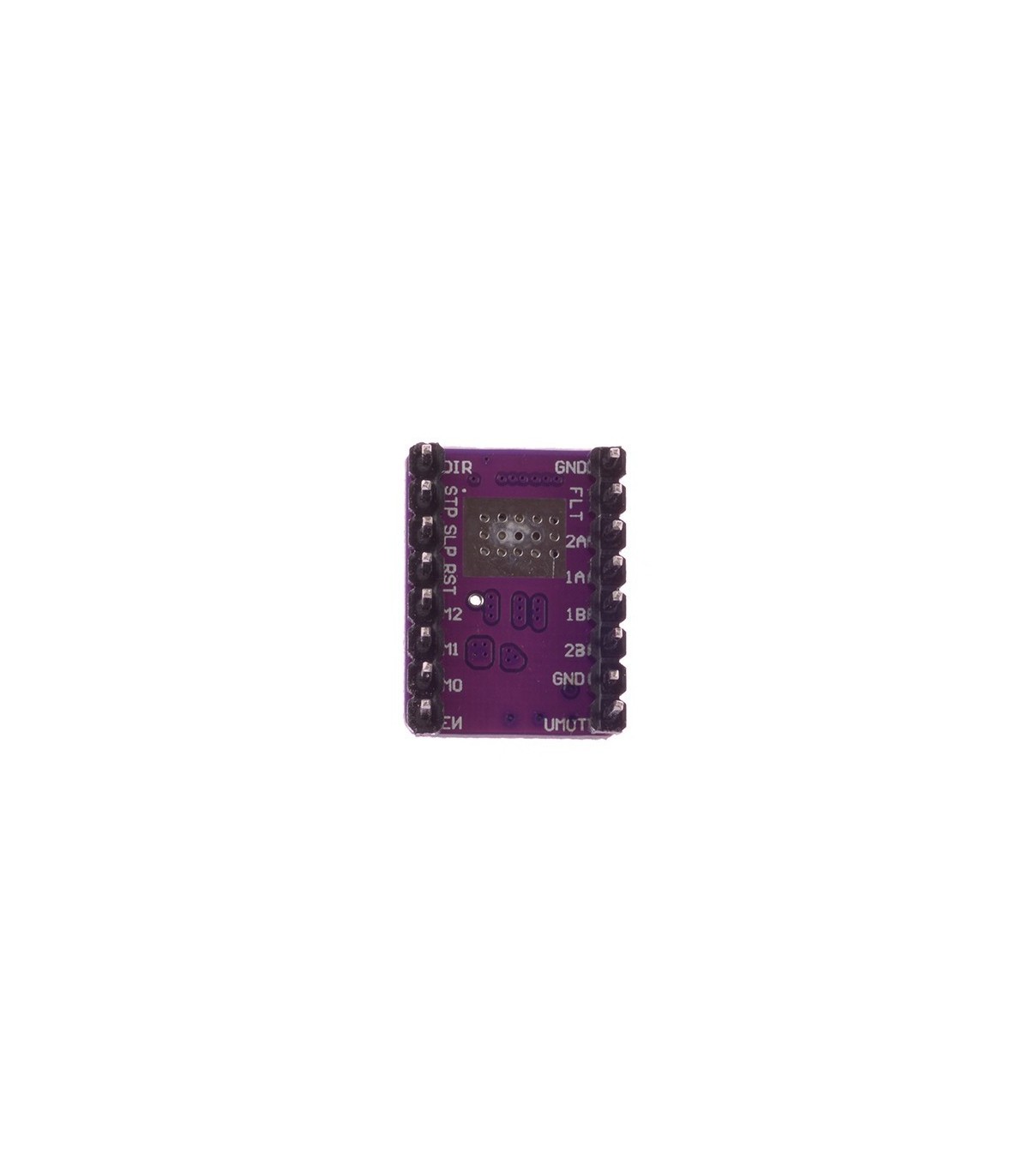

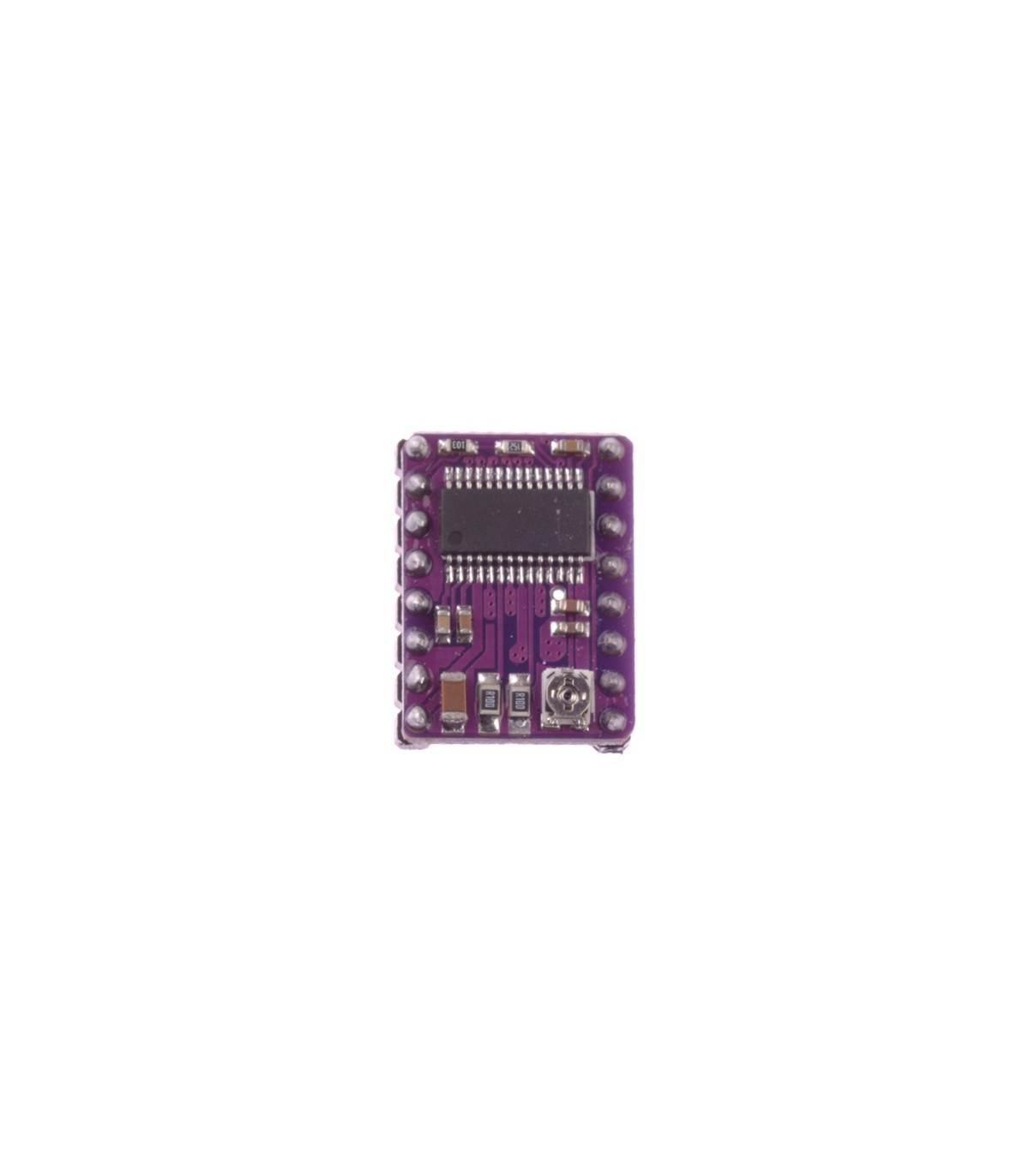

ماژول درایور استپ موتور DRV8825

ماژول درایور استپ موتور DRV8825

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
220403005

8.2-45V,2.5A,Single Bipolar Stepper Motor Driver/THD PCB Module

قیمت محصول: 0 ریال

-0 ریال

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

این ماژول یک درایور استپر موتور با شماره DRV8825 برای راه اندازی موتورهای استپر دو قطبی به صورت میکرواستپ می باشد. پین های خروجی و اینترفیس این ماژول تقریبا مشابه درایور استپر A4988  میباشد که میتواند جایگزین مناسبی برای آن باشد . از خصوصیات این ماژول می توان به تنظیم کننده جریان، محافظت داخلی در برابر جریان اضافه و افزایش دمای بیش از حد و همچنین دارای 6 میکرواستپ با تفکیک پذیری تا 1/32 استپ اشاره کرد. ولتاژ این ماژول بین 8.2 تا 45 ولت می باشد و دارای توان جریان دهی 2.5 آمپر در هر فاز  می باشد. همچنین قابلیت نصب  بر روی شیلد CNC آردینیو از خصوصیت این ماژول می باشد.

ویژگی ها
دارای رابط کنترلی ساده برای جهت و استپ
دارای 6 حالت متفاوت تفکیک پذیری استپ: استپ کامل، نیم استپ، ¼ استپپ، 1/8 استپ، 1/8 استپ، 1/16 استپ و 1/32 استپ
کنترل قابل تنظیم جریان برای داشتن ماکزمیم جریان خروجی با استفاده از پتانسیومتر
ماکزیمم ولتاژ 45 ولت
دارای رگولاتور داخلی
قابلیت ارتباط مستقیم با ولتاژ 3.3 ولت و 5 ولت سیستم

پارت نامبر DRV8825
نوع کاربرد Single Bipolar Stepper Motor Driver
پکیج THD PCB Module
تعداد پایه 16
ولتاژ ورودی 3.3-5V DC
حداکثر جریان لحظه ای 2.5A
ولتاژ خروجی 8.2-45V
توان خروجی دارای 6 برنامه مدیریت، کامل، 1/2، 1/4، 1/8 ، 1/16 و 1/32استپ
دمای کاری 40°C ~ 85°C-
نوع نصب سوراخ کاری
طول (mm) 20
عرض (mm) 15
ارتفاع (mm) 6
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
کشور سازنده چین
