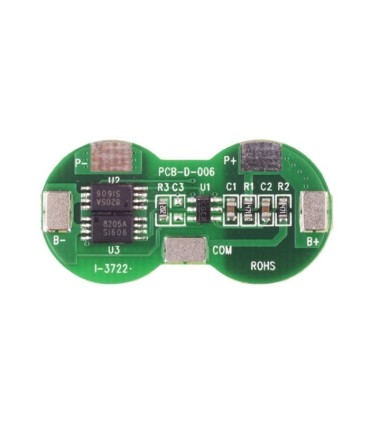

محافظ باطری 2 سلول

محافظ باطری دو سلول

150301001

یک راه حل کاربردی جهت نظارت بر شارژ و دشارژ باطری های Li-Ion و Li-Polimer



قیمت محصول: 370,000 ریال

+ -

اشتراک گذاری این محصول در :

با خرید این محصول شما 37000 امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 37000 امتیاز
ارزش امتیازات شما : 7,400 ریال.


مجموع امتیاز ها مجموع امتیاز ها:

3
3,00/5 - 1 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 1
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

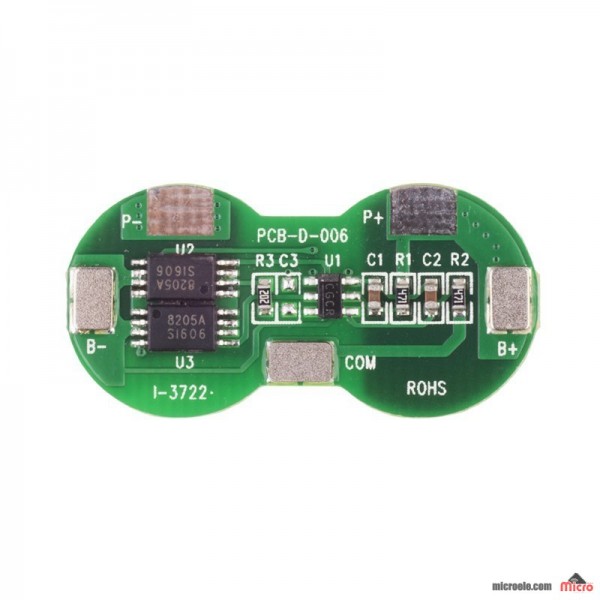

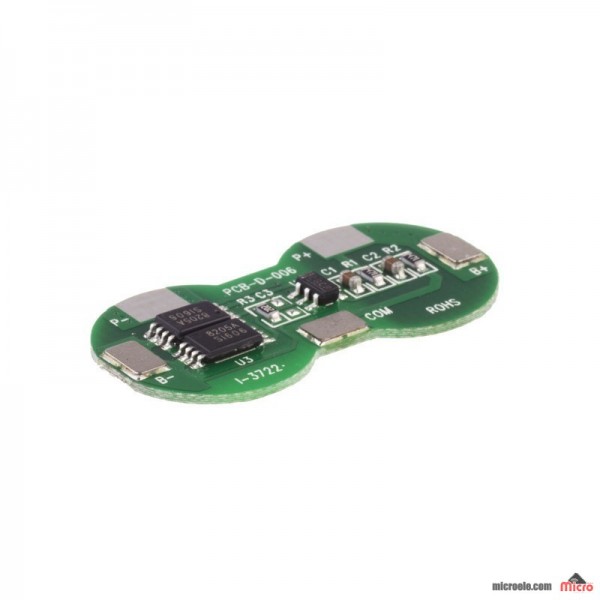

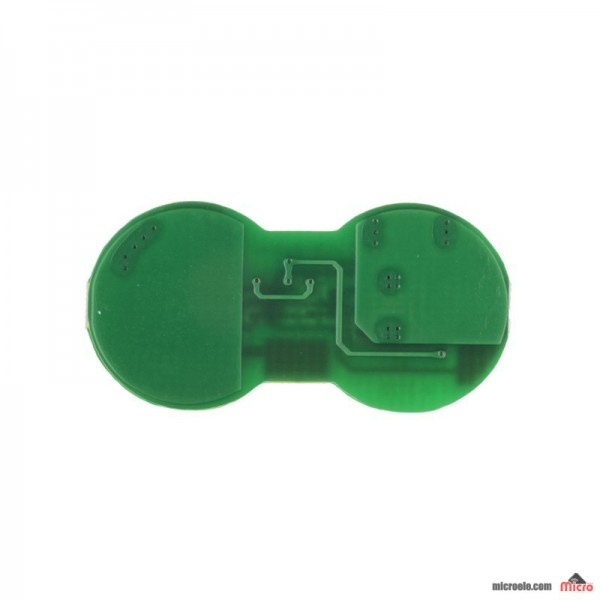

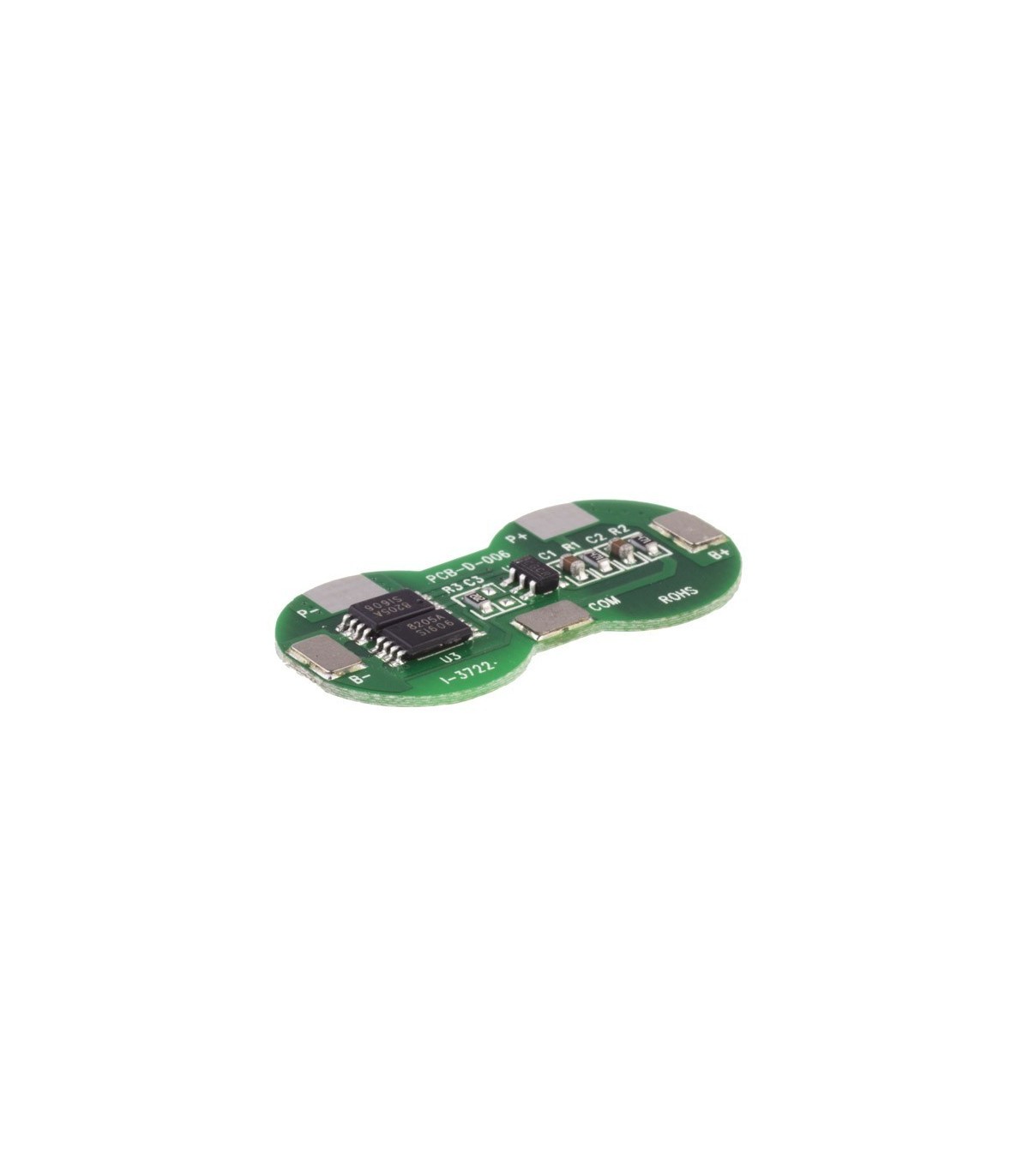

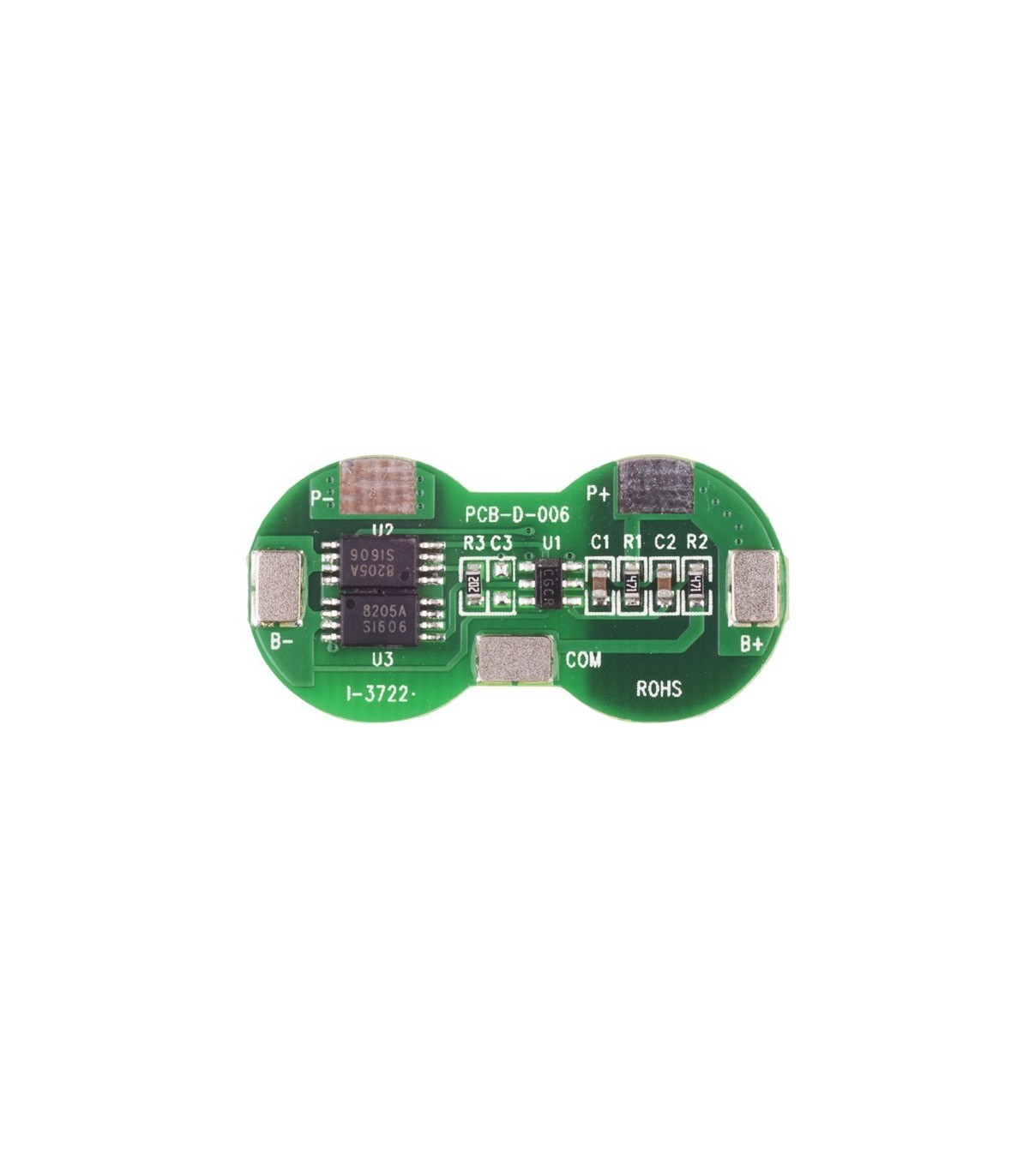

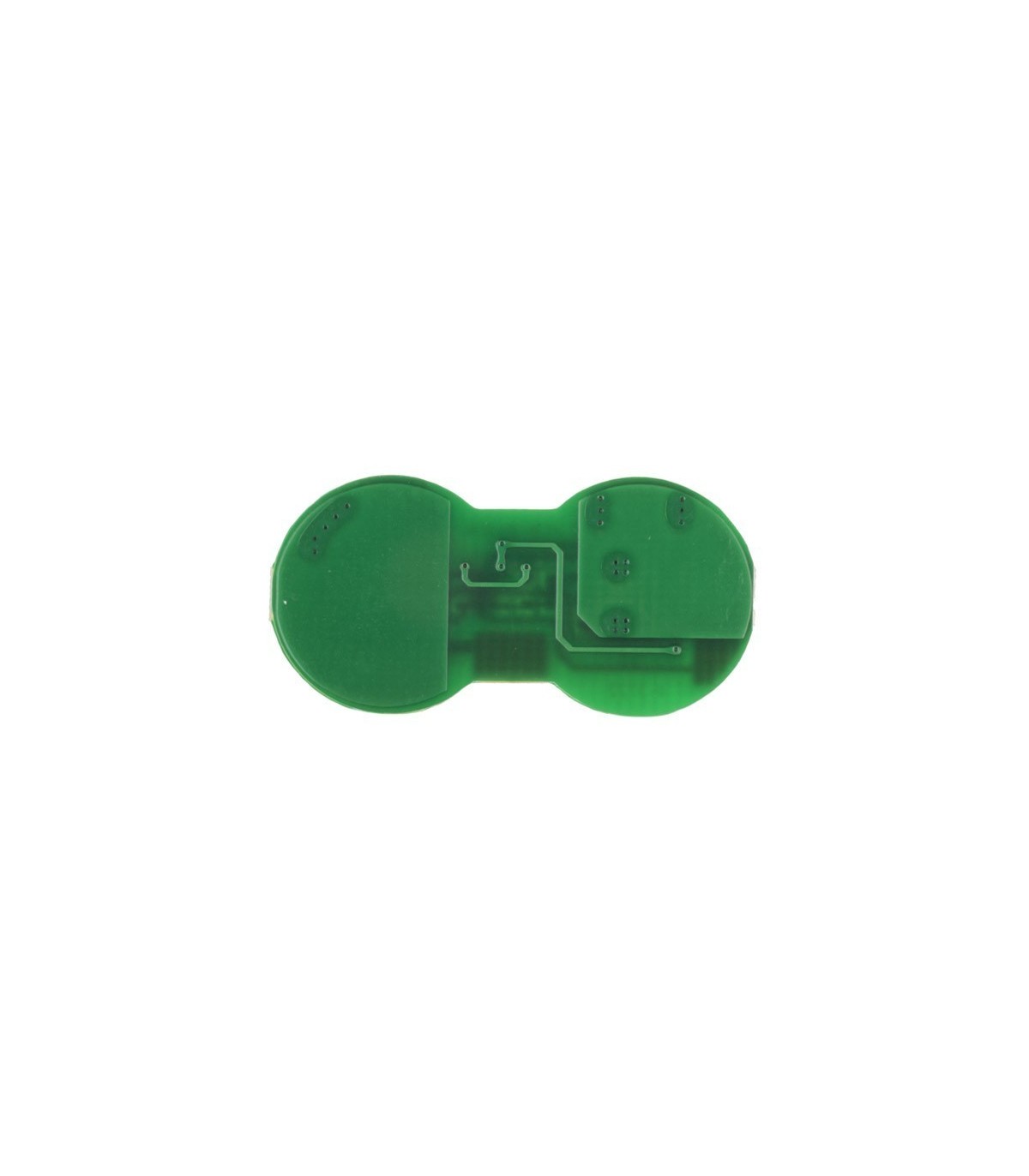

با این برد الکترونیکی کوچک می توانید یک نظارت کامل برروی باطری دستگاه خود داشته باشید

اين برد مناسب برای باطری های Li-ion  وLi-Polimer  می باشد

مشخصات

Type

condition

Item

No

4.3±0.05V

Over charge detection voltage



Over charge Protection



1

0.96～1.4S

Over charge detection delay time

2

4.08±0.025V

Over charge release voltage

3

≤2A

Maximum charge current

4

2.4±0.1V

Over discharge detection voltage



Over discharge protection



5

144±29mS

Over discharge detection delay time

6

3.0±0.1V

Over discharge release voltage

7

0.08±0.015V

Over current detection voltage





Over current protection

8

2.0～6.0A

Detection delay time

9

7.2～11mS

Release condition

10

Cut load

Maximum continuous current

11

≤2A

Detection condition



12

Exterior short circuit

Detection delay time

13

220～380uS

Release condition

14

Cut short circuit

Main loop electrify resistance

Interior resistance

15

VC=4.2V；RSS≤70mΩ

Current consume in normal operation

Current consumption

16





به زودی


مجموع امتیاز ها:
0 1 2 3 4
3,00/5
براساس 1 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (1)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه
0 1 2 3 4
(3/5)

تفاوت توضیحات

توسط محسن ع در 1399-03-30، محافظ باطری دو سلول این دیدگاه برای 1 کاربر از 1 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

سلام.

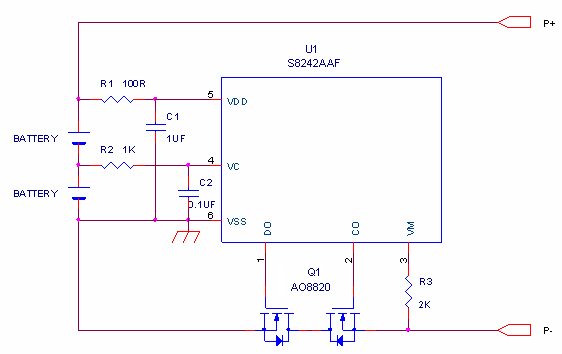

تصویر برد با شماتیکی که در توضیحات درج کردین متفاوته. لطفا بفرمایید کدوم درسته.
