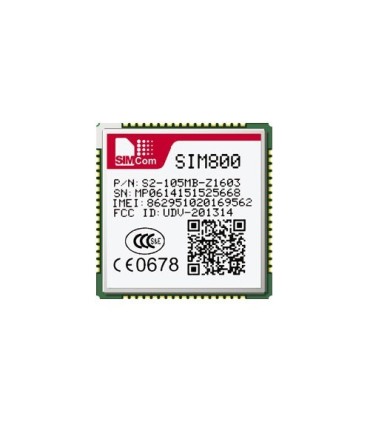

SIM800 SGM/GPRS/Bluetooth

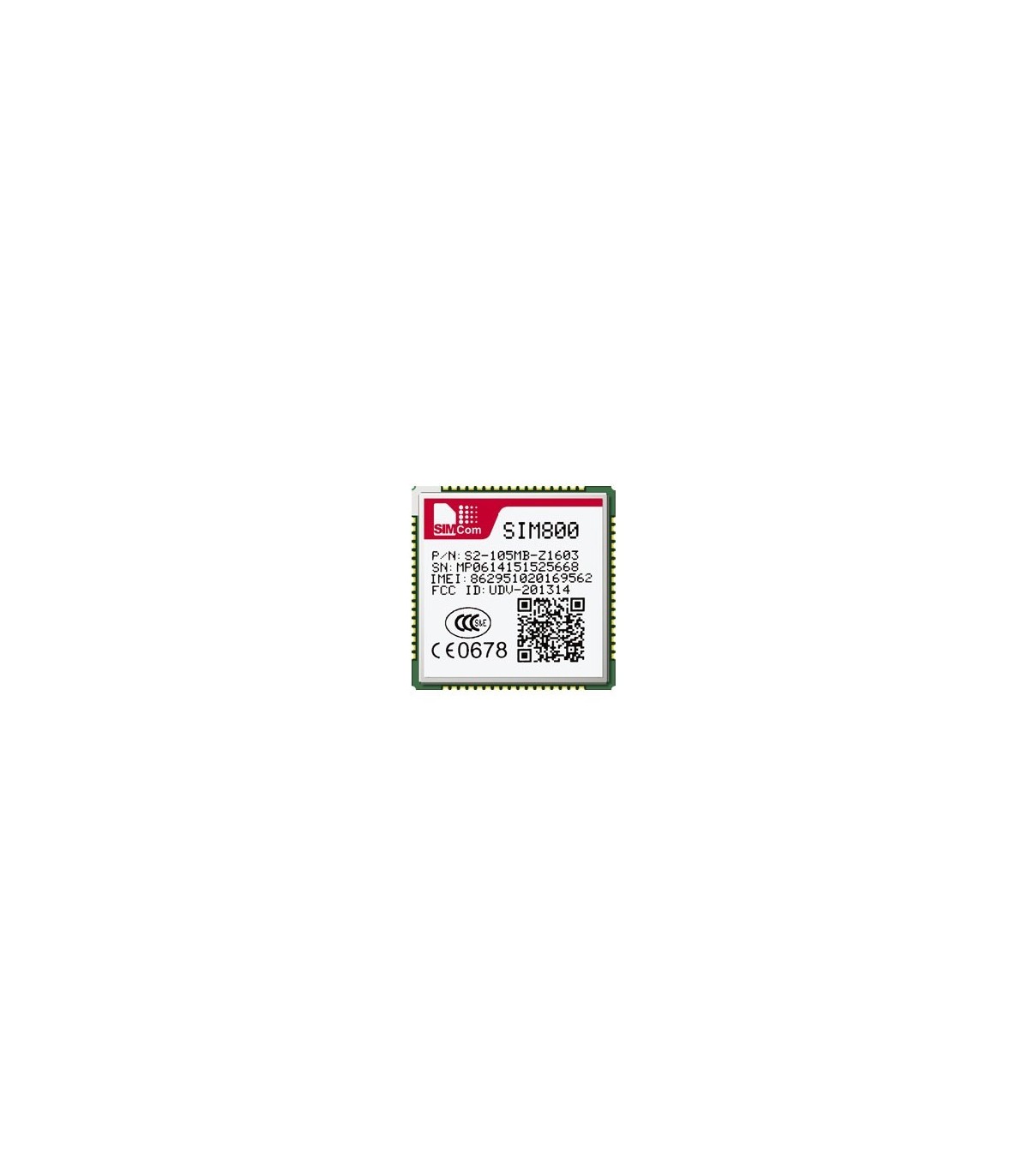

ماژول GSM /GPRS/BLUETOOTH SIM800

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
190101013

Quad Band GSM/GPRS, Bluetooth, UART, USB

قیمت محصول: 0 ریال

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

 برای مطالعه و نکات طراحی خازن تغذیه ماژول، به وبلاگ مایکروالکام از طریق این لینک مراجعه فرمایید.

جهت راه اندازی و نحوه استفاده از این ماژول از این لینک استفاده کنید.

ماژول SIM800  یک ماژول GSM /GPRS/BLUETOOTH  می باشد . این ماژول  از چهار باند  GSM 850 MHZ  ، EGSM 900MHZ  ، DCS 1800 MHZ  و PCS 1900MHZ   پشتیبانی می کند .

ولتاژ کاری ماژول 3.4 تا 4.4   ولت  وحداکثر جریان مصرفی 2A می باشد.

این ماژول علاوه بر امکانات GSM   و GPRS  دارای امکانات Bluetooth  نیز می باشد که دارای یک پین مجزا برای انتن Bluetooth  نیز می باشد

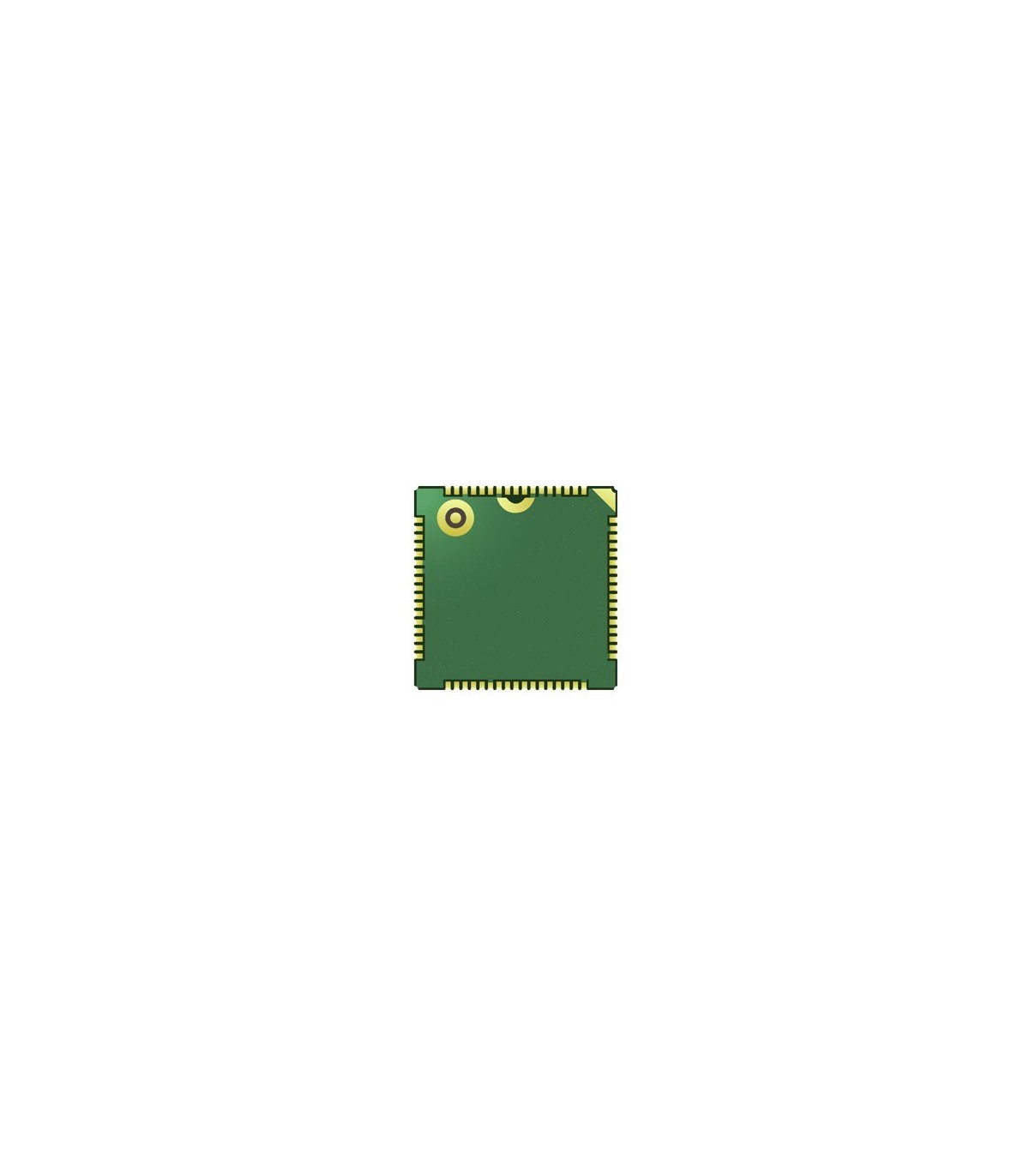

SIM800 has 68 SMT pads , and provides all hardware interfaces between the module and customers'board

Support up to 5*5*2 keypads-
- One full function UART port , and can be configured to two independent serial ports
One USB  port can be used as debugging and firmware upgrading-
- Audio channels which include a microphone input a receiver  output
  Programmable general purpose input and output-
- One SIM card interface .
-Support Bluetooth  function
-support one PWM
-PCM/SPI/SD card interface .only one function can be accessed  synchronously .(default  function is PCM)
این ماژول شامل  ارتباط I2C  با مشخصات زیر می باشد :
- Compliant master mode operation
- Adjustable clock speed for LS/FS mode operation
Support  7-bit /10-bit addressing -
 Support high speed mode -
- Support slave clock extension
- START /STOP/ REPEATED condition
- Manual transfer mode


SIM800 is designed with power saving technique so that the current consumption  is as low as 1.0mA is sleep mode
SIM800 integrates TCP/IP protocol and extended TCP/IP AT command which are very useful for data transfer application.

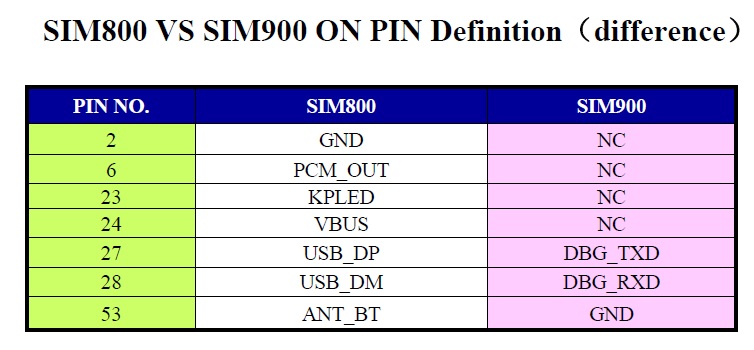

Difference between sim800 and sim900 GSM modules
SIM800 modules are upgraded version of its previous successful GSM/GPRS/GPRS
module series SIM900.
 SIM900 comes in the form of full version Quad band SIM900 & dual band version SIM900A, SIM900D
SIM800 comes in the form of full version Quad band SIM800 & stripped down compact size version SIM800C.







مدار پیشنهادی شرکت سازنده ماژول  برای تغذیه  :

پارت نامبر SIM800
نوع کاربرد ارتباط با شبکه موبایل
پکیج LCC
تعداد پایه 68
فرکانس حامل 850/900/1800/1900MHz
Voice •Tricodec(Half rate (HR)– Full rate (FR)– Enhanced Full rate (EFR)) • AMR(Half rate (HR)– Full rate (FR)) • Hands-free operation（Echo suppression）
SMS Point to point MO and MT SMS cell broadcast Text and PDU mode
GPRS (max. 85.6 kbps (downlink/uplink
توان (Class 4 (2 W @ 850/900MHz (Class 1 (1 W @ 1800/1900MHz
وزن 3.14g
پروتکل ها Analog audio interface , RTC backup , , USB , Serial , SD , GPIO , ADC , Keypad
دمای کاری 40°C ~ 85°C-
نوع نصب سطحی
طول (mm) 24
عرض (mm) 24
ارتفاع (mm) 3
نوع بسته بندی سینی
تعداد در بسته 20
گواهی نامه ها • CE • GCF • FCC • TA • CTA • CCC • ROHS • REACH • ANATEL • A-TICK
کارخانه سازنده SIMCOM
کشور سازنده چین
