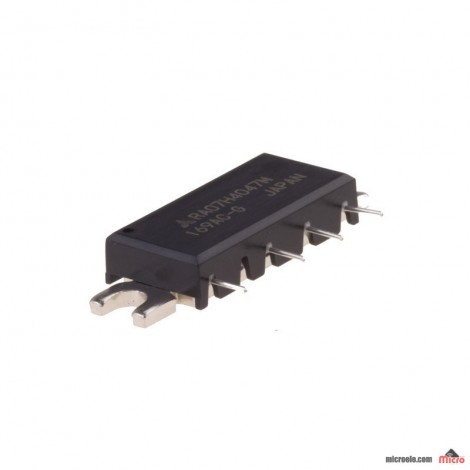

ماژول تقویت کننده RA07H4047M

ماژول تقویت کننده RA07H4047M

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
190104028

RF MOSFET, 7W, 400-470MHz

قیمت محصول: 0 ریال

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

5
5,00/5 - 1 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 1
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

برای نصب و راه اندازی و نحوه استفاده از این محصول، به وبلاگ مایکروالکام مراجعه فرمایید.

RA074H4047M یک ماژول تقویت کننده باند 433 مگاهرتز  با خروجی 7 وات است.  مخصوص تقویت ماژول های FSK با فرکانس  400 تا 470 مگاهرتز

محصول شرکت MITSUBISHI

دارای توان خروجی 7 وات

ولتاژ کار 12 ولت DC و 3.5 ولت برای کنترل توان خروجی



The  RA07H4047M  is a 7-watt RF MOSFET Amplifier  module  for 12.5 –volt  portable  radios that operate  in the 400- to 470 MHZ  range .The M series has a plastic  cover  , & a stepped  rear mounting flange.
These modules are suitable for both non linear FM & linear SSB type modes by adjusting the bias voltage .
Mode size :30mm L*10.0mm W * 5.4mm H.

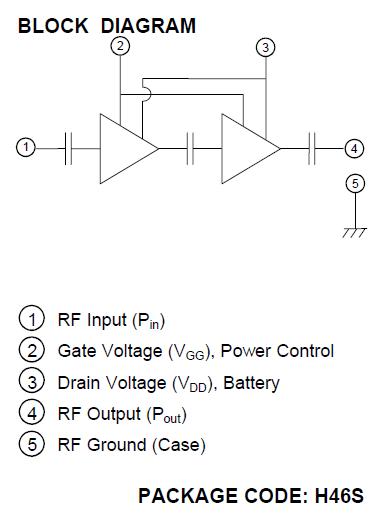

Enhancement-Mode MOSFET Transistors
(IDD≅0 @ VDD=12.5V, VGG=0V)
• Pout>7W @ VDD=12.5V, VGG=3.5V, Pin=20mW
• ηT>40% @ Pout=7W (VGG control), VDD=12.5V, Pin=20mW
• Broadband Frequency Range: 400-470MHz
• Low-Power Control Current IGG=1mA (typ) at VGG=3.5V
• Module Size: 30 x 10 x 5.4 mm
• Linear operation is possible by setting the quiescent drain
current with the gate voltage and controlling the output power
with the input power

OUTLINE  DRAWING (mm)







پارت نامبر RA07H4047M
نوع کاربرد تقویت کننده
نوع RF MOSFET
گین 7W
باند فرکانسی ISM
توان خروجی 7W
فرکانس 400-470MHz
نوع نصب سوراخ کاری
طول (mm) 30
عرض (mm) 10

مجموع امتیاز ها:
0 1 2 3 4
5,00/5
براساس 1 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (1)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه
0 1 2 3 4
(5/5)

ra

توسط علی رضائی در 1399-11-30، ماژول تقویت کننده RA07H4047M این دیدگاه برای 2 کاربر از 2 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

سلام
با یه ماژول ask درایوش کردم ولتاژ گیت می بایستی درست تنظیم بشه
برد دستگاه حدود 5 کیلومتر شد البته یه کوه بین فرستنده و گیرنده قرار داشت

پاسخ مدیریت (1399-11-30):
سلام و درود؛ بسیار عالی، از اینکه تجربه کاری خودتون رو در این زمینه به اشتراک میگذارید صمیمانه تشکر و قدر دانی میکنیم. موفق و پیروز باشید.
این دیدگاه برای شما مفید بود ؟ بله خیر
صفحه: 1

دیتاشیت تقویت کنند RA07H4047M    حجم فایل :(0)
