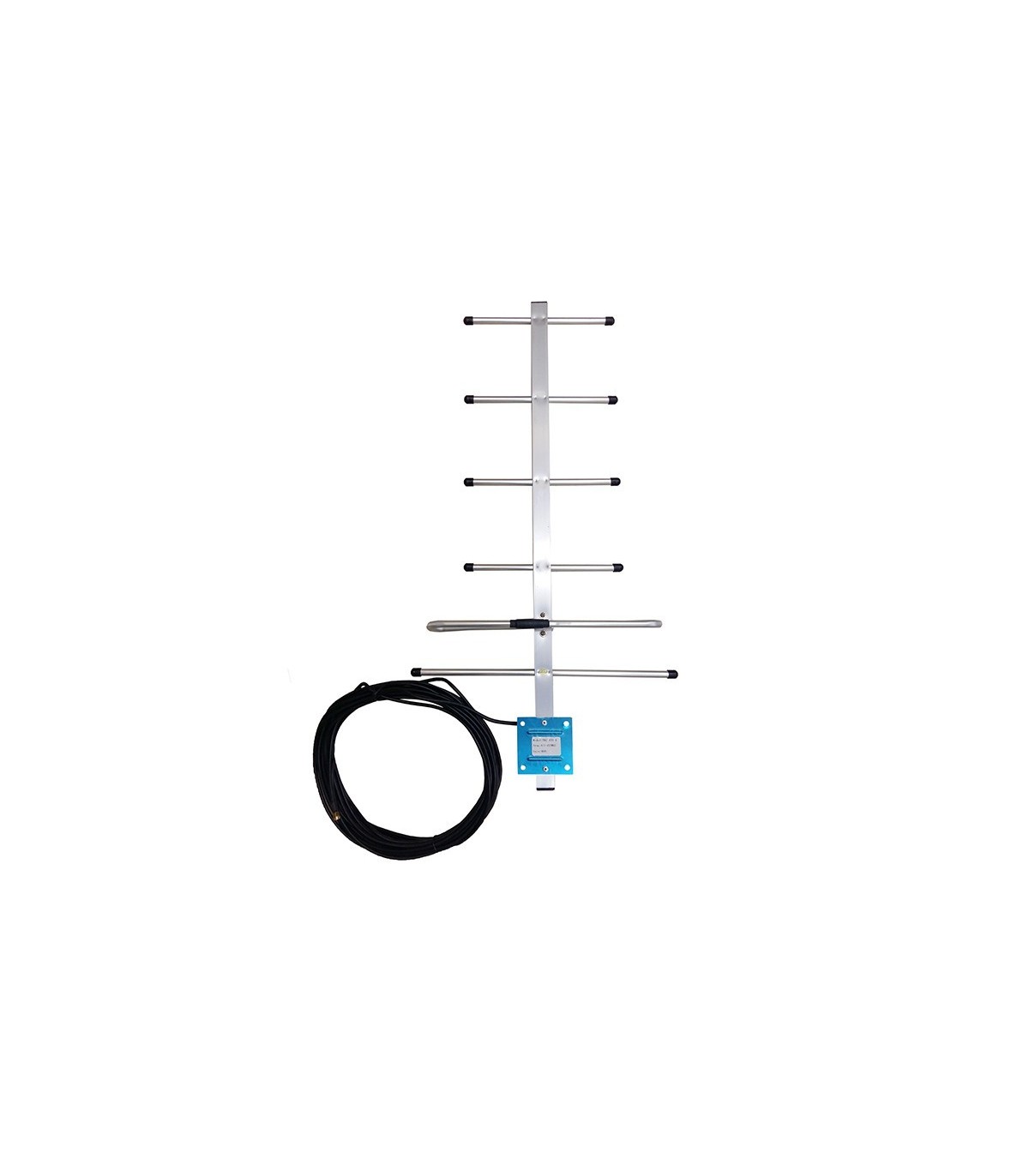

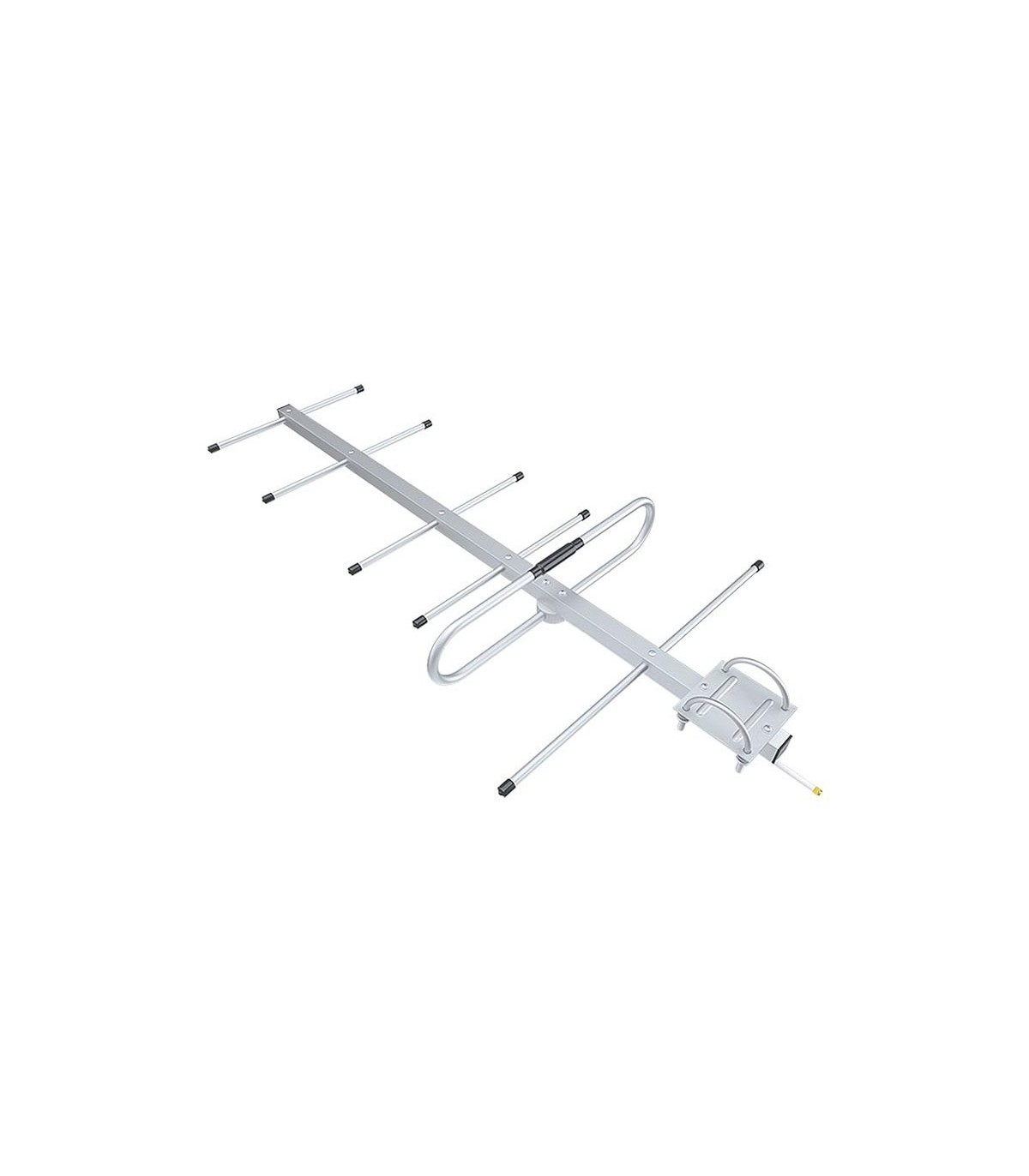

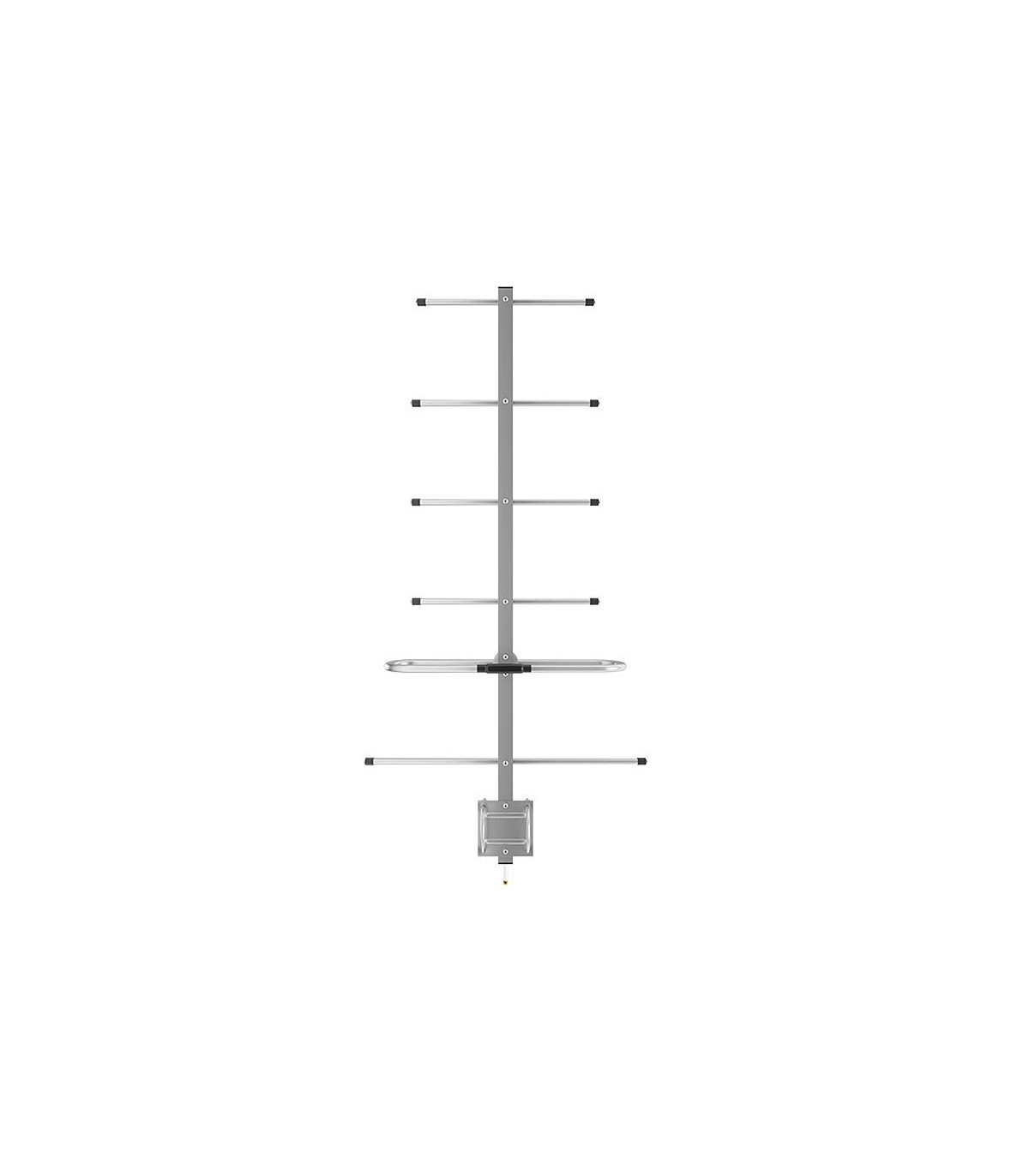

آنتن یاگی 433MHz مدل TDJ

آنتن یاگی 433MHz مدل TDJ

140306015

433MHz Yagi antenna, 10m RG58 Cable, Male SMA connector

قیمت محصول: 10,120,000 ریال

+ -

اشتراک گذاری این محصول در :

با خرید این محصول شما 1012000 امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 1012000 امتیاز
ارزش امتیازات شما : 202,400 ریال.


مجموع امتیاز ها مجموع امتیاز ها:

5
4,80/5 - 5 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 4
0 1 2 3 0 1
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

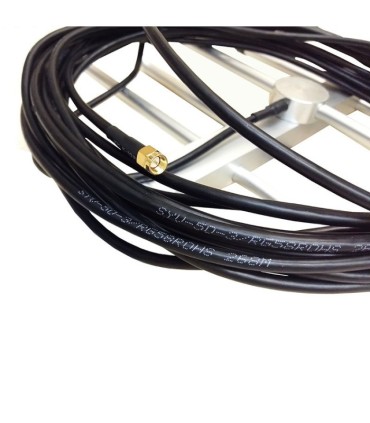

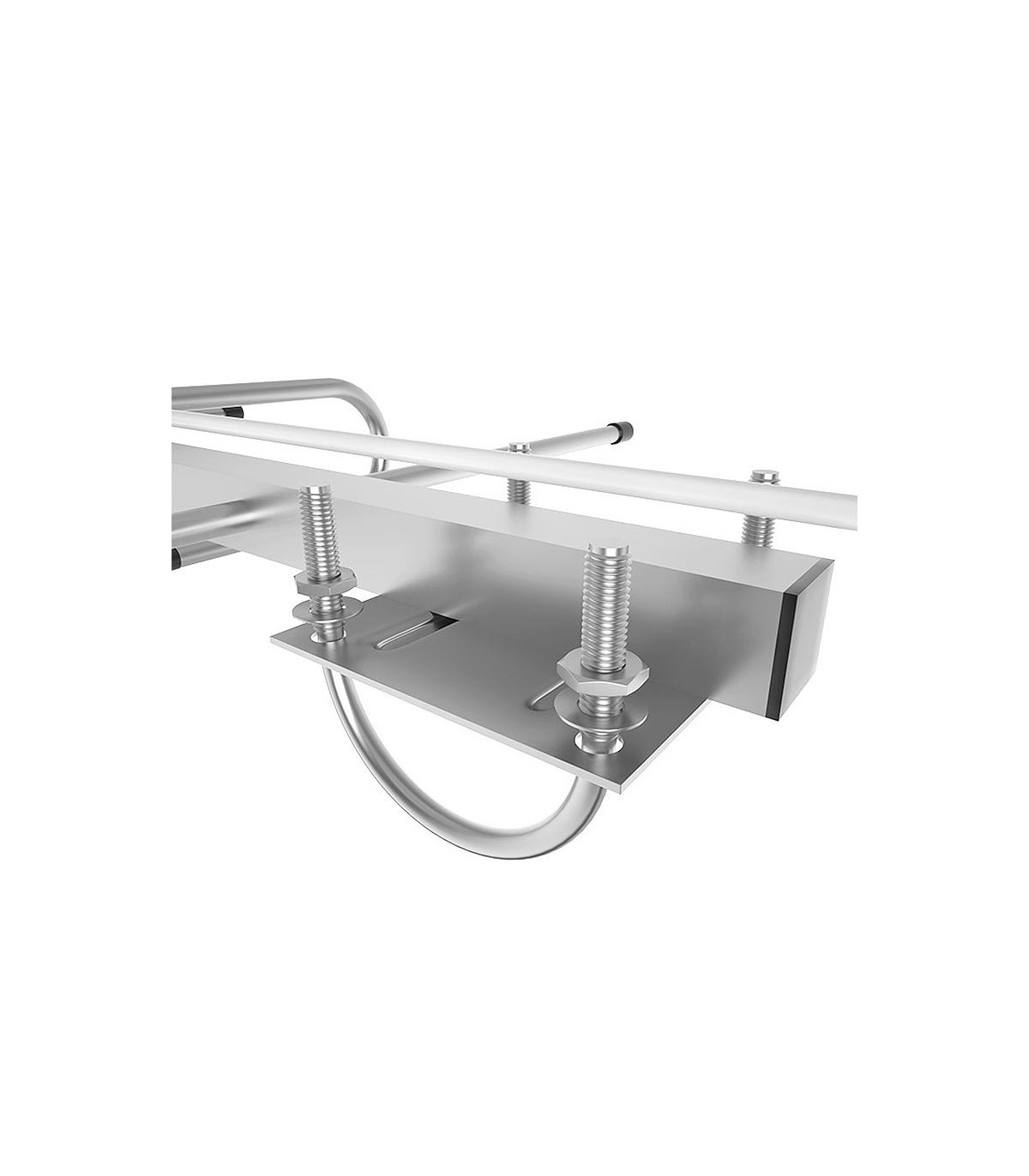

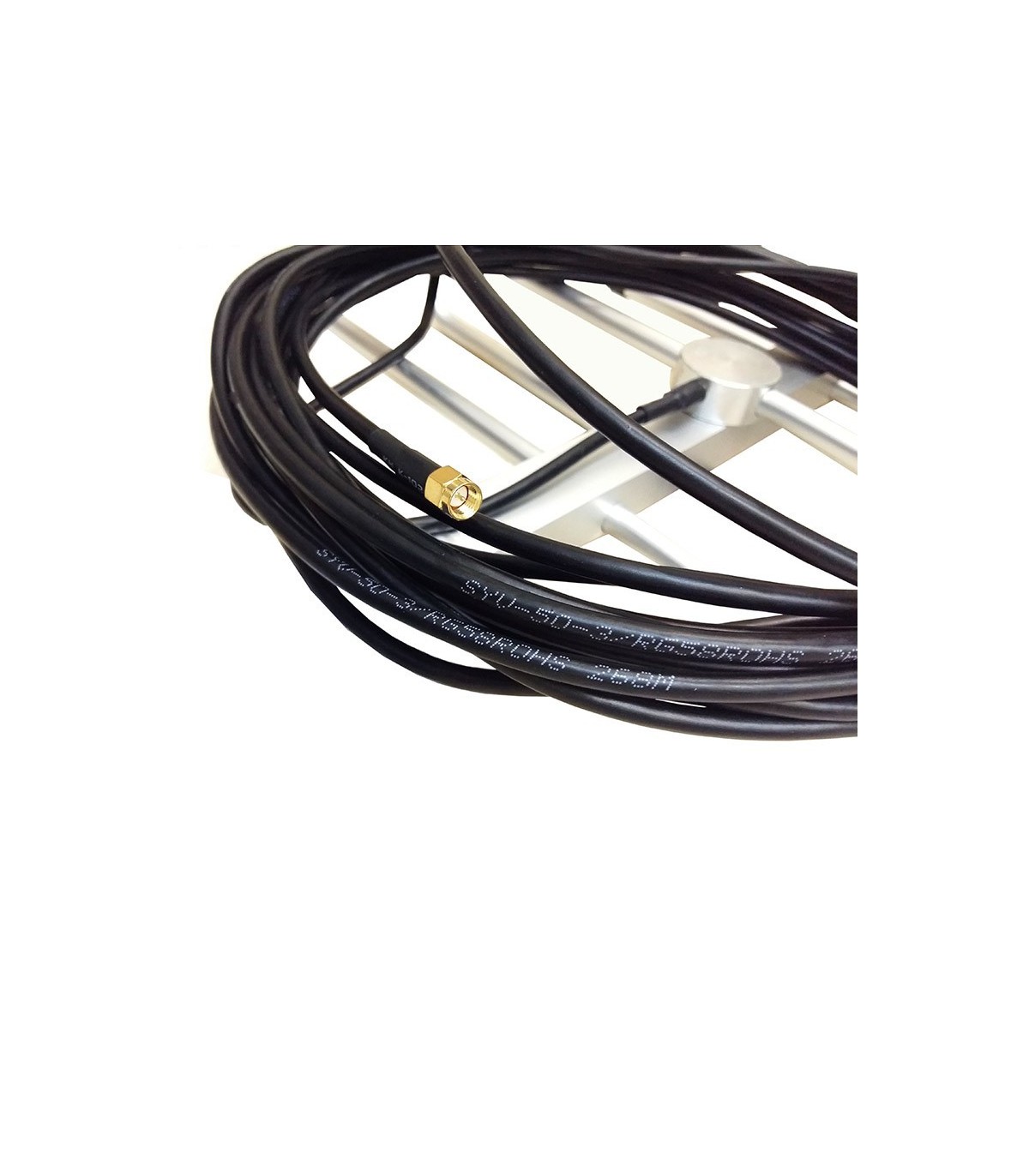

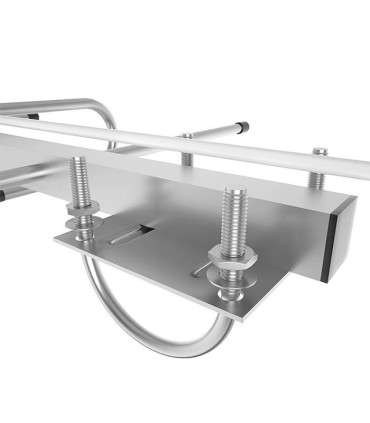

اقلام همراه این کالا: گیره نگاه دارنده U شکل، کابل RG58 به طول 10متر  و کانکتور SMA نری.

آنتن یک جزء پرکاربرد در علم مخابرات و امواج رادیویی به حساب می آید. عملکرد آن ها به صورتی است که فرکانس های رادیویی ((RF  را به امواج الکترومغناطیسی و یا برعکس تبدیل می کند، پس آنتن ها می توانند به گونه ایی طراحی شوند که یک فرستنده یا گیرنده امواج باشند. در حقیقت فرستنده رادیویی جریان الکتریکی را به ترمینال های آنتن انتقال می دهد و آنتن این انرژی را به امواج الکترومغناطیسی تبدیل می کند. و در دریافت، یک آنتن انرژی امواج رادیویی را به منظور تولید جریان الکتریکی در پایانه های خود دریافت می کند، و پس از تقویت آن ها را به گیرنده رادیویی ارسال می نماید.آنتن ها در اندازه های کوچک و بزرگ تولید شده اند که می توانند در پشت بام شما برای تماشای تلویزیون قرار گیرند و یا سیگنالی را از ماهواره هایی که میلیون ها کیلومتر دورتر از آن ها هستند، دریافت کنند.

 اولین آنتن ها در سال 1888 توسط هاینریش هرتز، فیزیکدان آلمانی ساخته شده است تا بتواند وجود امواج پیش بینی شده توسط تئوری الکترومغناطیسی جیمز کلرک ماکسول را اثبات کند.

 آنتن یاگی:

آنتن یاگی از یک میله ی فلزی به عنوان بدنه اصلی و شاخک ها تشکیل شده است . این آنتن ها وظیفه دریافت امواج رادیویی حتی در فرکانس های بالا را دارند و می توانند صدا و تصویر را دریافت کنند یا به عنوان رادار برای تشخیص حرکت، در مصارف نظامی استفاده شوند. امواج رادیویی که این آنتن ها دریافت یا ارسال می کنند در حقیقت همان امواج الکترومغناطیسی می باشند که با سرعت نور جابه جا می شوند و تقریبا هیچ تلفاتی در هنگام انتقال امواج ندارند.



 Type

Yagi Antennas

 Model

TDJ-433-6

 Frequency -MHz

413-453

Gain-dbi

9

VSWR

≤1.5

Nominal Impedance-Ω

50
پارت نامبر Yagi TDJ-433-6
نوع کاربرد آنتن
بیشترین فرکانس 413-453MHz
گین 9dBi
وزن 950gr
امپدانس آنتن 50Ω
نوع کابل RG58
کانکتور SMA-J
طول (mm) 720
نوع بسته بندی کیسه پلاستیکی
تعداد در بسته 1
طول کابل 10m

مجموع امتیاز ها:
0 1 2 3 4
4,80/5
براساس 5 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (4)
0 1 2 3 0 (1)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه
0 1 2 3 4
(5/5)

طوبائی

توسط سید حسن در 1399-06-10، آنتن یاگی 433MHz مدل TDJ این دیدگاه برای 1 کاربر از 1 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

بنده با ماژول RFM12BP و با استفاده از این آنتن در فضای باز که دید مستقیم بدون مانع بین آنتنها باشد، ۵۵۰۰متر برد گرفتم و بسیار راضی هستم.

پاسخ مدیریت (1399-06-10):
با سلام؛
تشکر از انتقال تجربه و اینکه با کابران به اشتراک میگذارید تجاربتون رو.
این دیدگاه برای شما مفید بود ؟ بله خیر
0 1 2 3 4
(4/5)

فنی

توسط عارف در 1399-01-10، آنتن یاگی 433MHz مدل TDJ این دیدگاه برای 2 کاربر از 3 ، رای‌دهنده مفید بوده است
خرید تایید شده
مجموع امتیاز: 0 1 2 3 4

آیا امپدانس ۵۰ اهم با اهمتر قابل اندازه گیری است ؟

پاسخ مدیریت (1399-01-10):
دوست عزیر
برای اندازه گیری امپدانس نیاز به تجهیزات و ابزارهای خاص دارد .
غالبا برای اندازه گیری دقیق امپدانس آنتن از Network Analyzer استفاده می شود .

برای اطلاعات بیشتر به این مقاله رجوع کنید :
http://www.antenna-theory.com/measurements/impedance.php
این دیدگاه برای شما مفید بود ؟ بله خیر
0 1 2 3 4
(5/5)

باند VHF

توسط سجاد در 1398-12-11، آنتن یاگی 433MHz مدل TDJ این دیدگاه برای 0 کاربر از 0 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

ایا مدل باند VHF این انتن هم موجود هست؟ اگر میشه به سایت اضافه کنید.

این دیدگاه برای شما مفید بود ؟ بله خیر
0 1 2 3 4
(5/5)

برد انتن

توسط مهندس امیرحسین در 1398-11-14، آنتن یاگی 433MHz مدل TDJ این دیدگاه برای 5 کاربر از 5 ، رای‌دهنده مفید بوده است
خرید تایید شده
مجموع امتیاز: 0 1 2 3 4

من از این انتن با خروجی 4w uhf در فرکانس 435 حدود 2000kmنقطه به نقطه برد گرفتم.
توجه داشته باشید که هردو انتن باید یاگی باشد .
هردو انتن باید درمکانی نصب شوند که بین ان دوانتن مانع وجود نداشته باشد.و هردو انتن دید مستقیم داشته باشد.
در این صورت شما میتوانید در فواصل بالا نتیجه و ارتباط رادیویی باکیفیت داشته باشید

این دیدگاه برای شما مفید بود ؟ بله خیر
0 1 2 3 4
(5/5)

فرستنده

توسط مهندس امیرحسین در 1398-11-03، آنتن یاگی 433MHz مدل TDJ این دیدگاه برای 5 کاربر از 5 ، رای‌دهنده مفید بوده است
مجموع امتیاز: 0 1 2 3 4

ایا میتوان از این انتن برای فرستنده و گیرنده (بیسیم)
با بهترین عملکرد در فرکانس uhf بهره برد؟
پهنای باندی که این انتن ساپورت میکند چه محدوده ای هست؟

این دیدگاه برای شما مفید بود ؟ بله خیر
