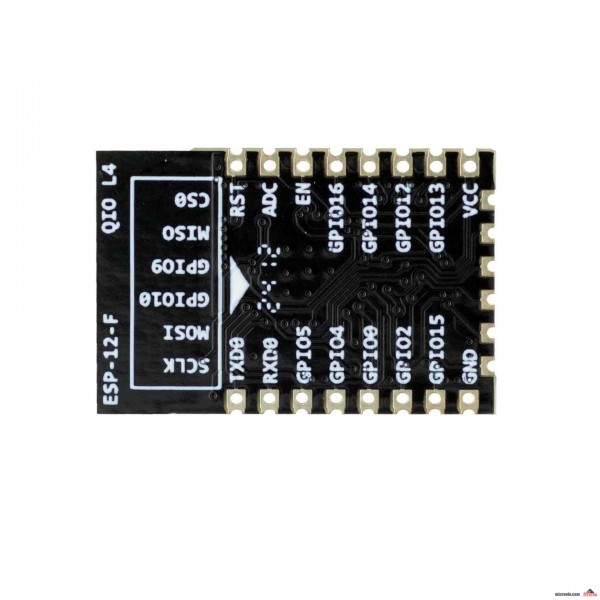

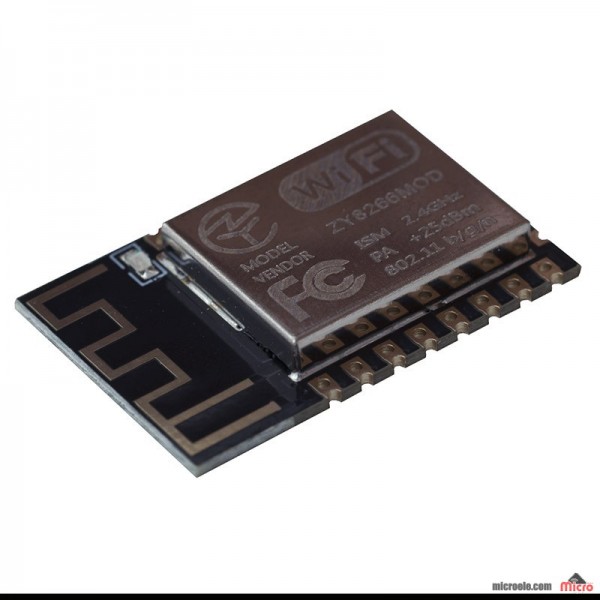

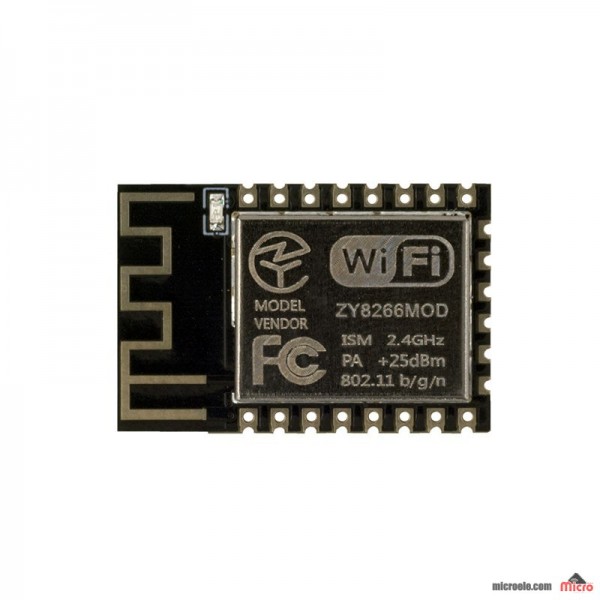

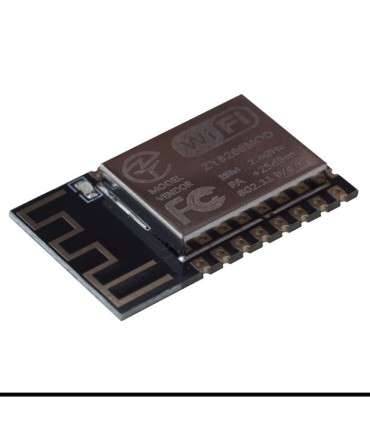

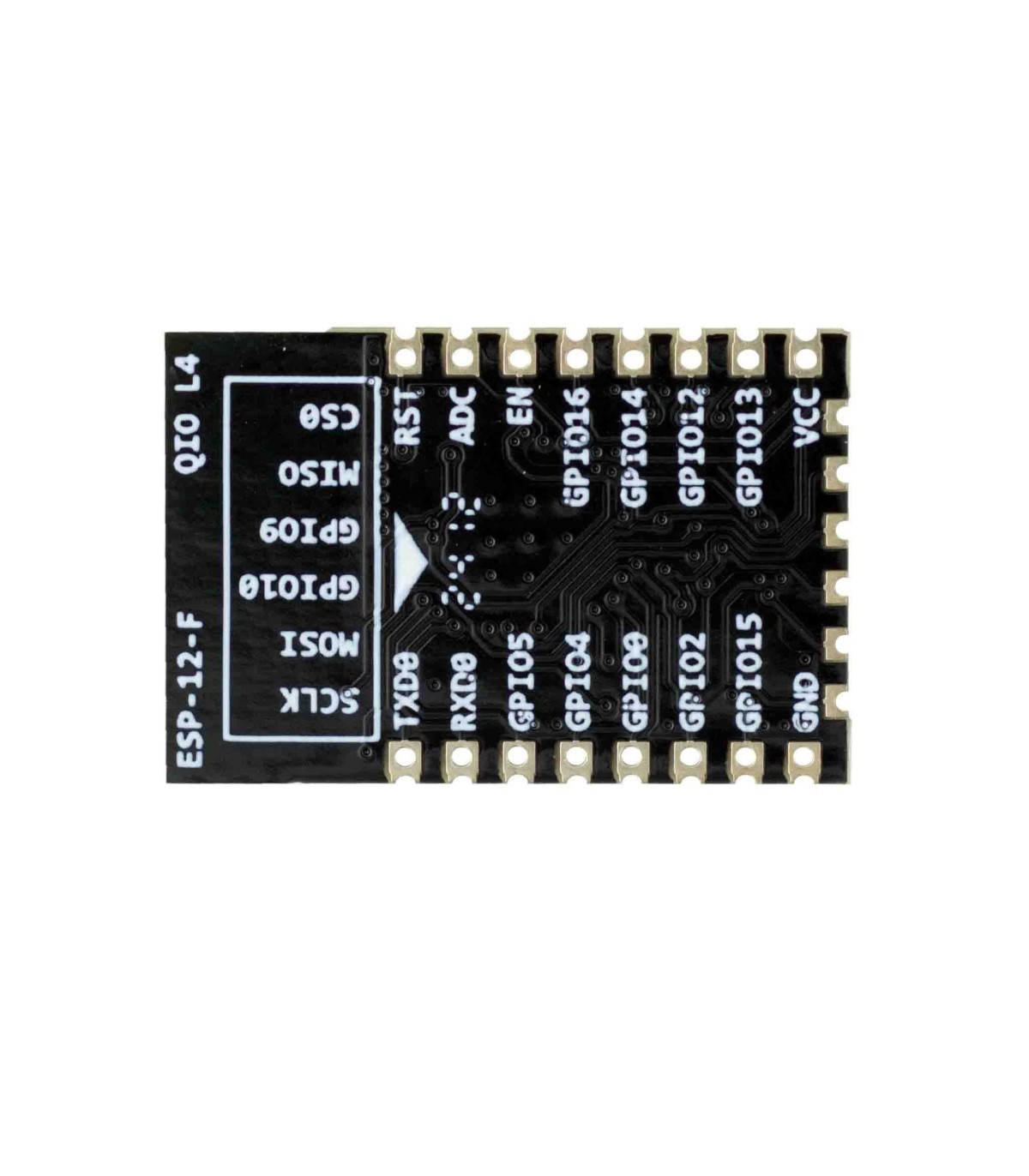

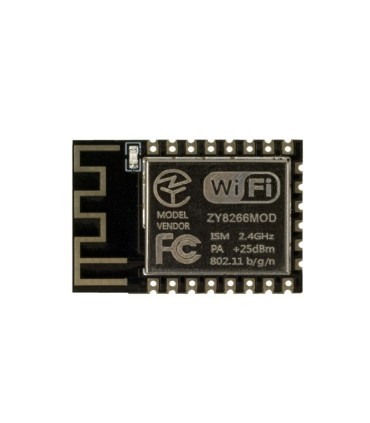

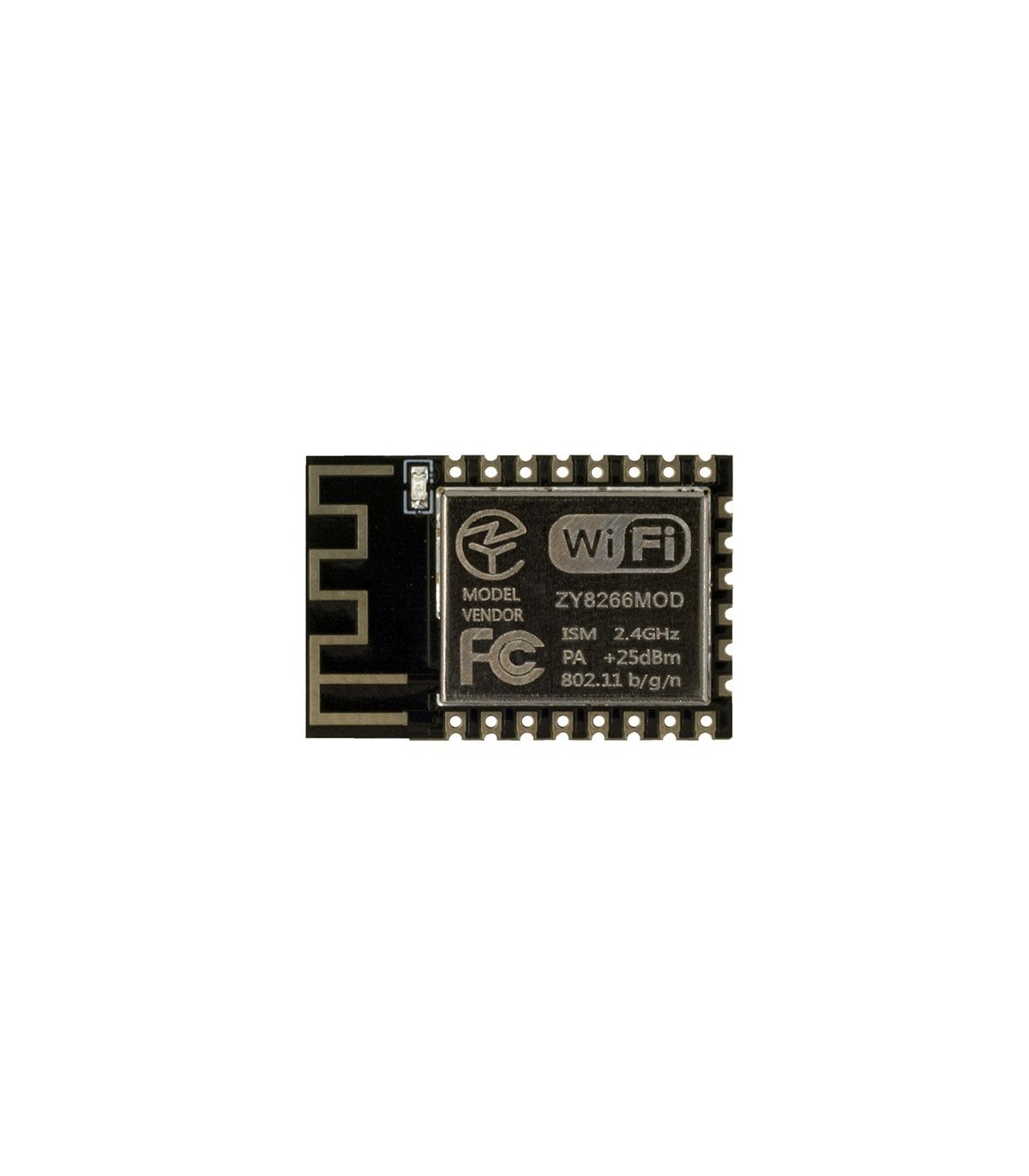

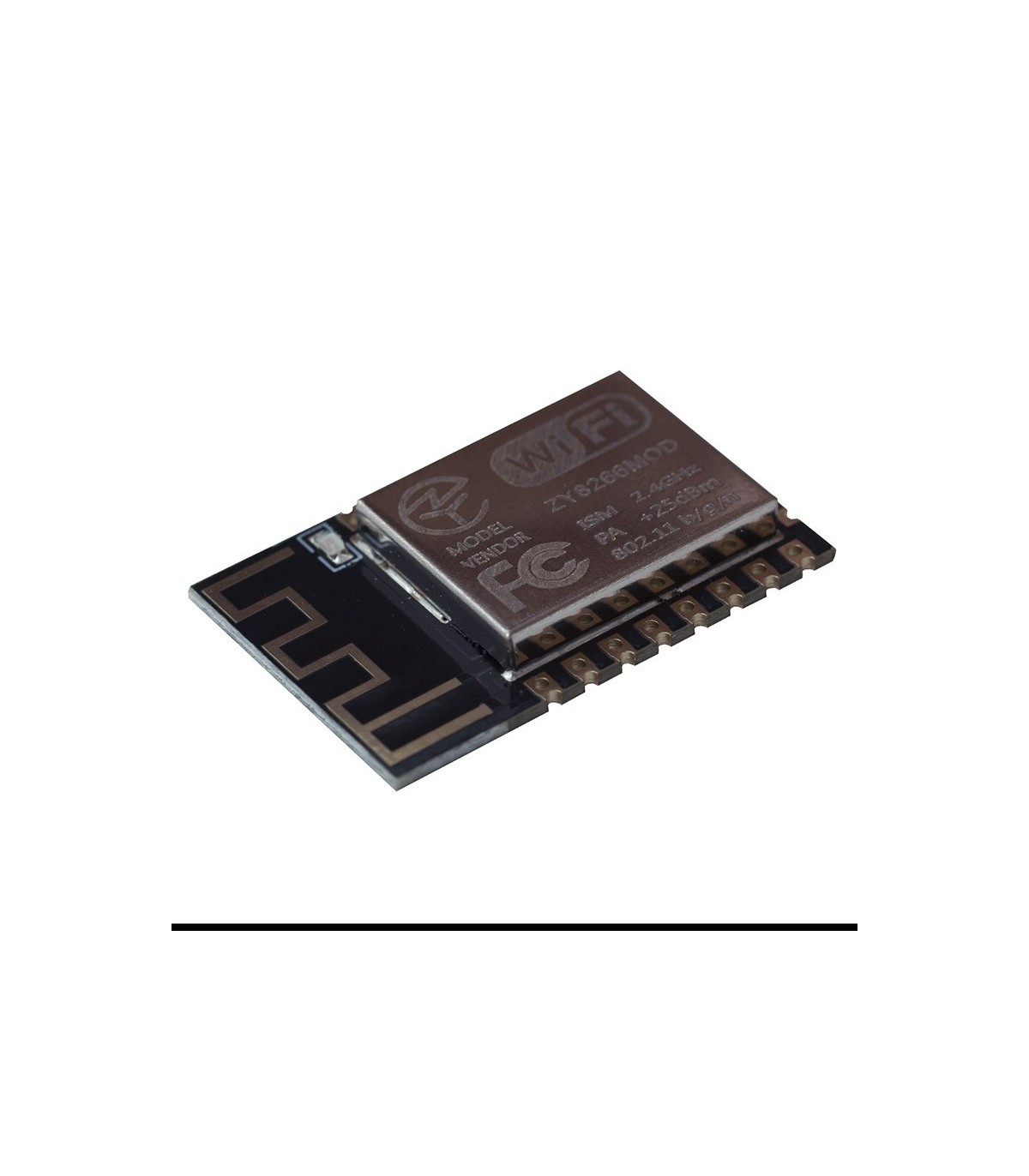

ماژول ESP-12F

ماژول ESP8266-12F

190107004

USART-SPI-SDIO, 10-bit ADC, 3.0-3.6VDC

قیمت محصول: 1,270,000 ریال

+ -

اشتراک گذاری این محصول در :

با خرید این محصول شما 127000 امتیاز وفاداری دریافت میکنید.
مجموع امتیازات شما : 127000 امتیاز
ارزش امتیازات شما : 25,400 ریال.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

ماژول ESP8266 یک ماژول WIFI می باشد که از پروتکل USART-SPI-SDIO پشتیبانی میکند و با دستورات
AT-COMMAND قابل برنامه ریزی می باشد
برای مثال :

Steps and note

  • AT+RST                 restart the module, received some strange data, and "ready"
  • AT+CWMODe=3    change the working mode to 3, AP+STA, only use the most versatile mode 3 (AT+RST may be necessary when this is done.)
Description
ESP-12F has powerful on-board processing and storage capabilities that allow it to be integrated with the sensors and other application specific devices through its GPIOs with minimal development up-front and minimal loading during runtime. Its high degree of on-chip integration allows for minimal external circuitry, and the entire solution, including front-end module, is designed to occupy minimal PCB area.


Corresponding Interface
    SDIO 2.0, SPI, UART

    32-pin QFN package

    Integrated RF switch, balun, 24dBm PA, DCXO, and PMU

    Integrated RISC processor, on-chip memory and external memory interfaces

    Integrated MAC/baseband processors

    Quality of Service management

    I2S interface for high fidelity audio applications

    On-chip low-dropout linear regulators for all internal supplies

    Proprietary spurious-free clock generation architecture

    Integrated WEP, TKIP, AES, and WAPI engines


Specification

    802.11 b/g/n

    Wi-Fi Direct (P2P), soft-AP

    Integrated TCP/IP protocol stack

    Integrated TR switch, balun, LNA, power amplifier and matching network

    Integrated PLLs, regulators, DCXO and power management units

    +19.5dBm output power in 802.11b mode

    Power down leakage current of <10uA

    Integrated low power 32-bit CPU could be used as application processor

    SDIO 1.1/2.0, SPI, UART

    STBC, 1×1 MIMO, 2×1 MIMO

    A-MPDU & A-MSDU aggregation & 0.4ms guard interval

    Wake up and transmit packets in < 2ms

    Standby power consumption of < 1.0mW (DTIM3)

جهت دانلود دیتاشیت به سربرگ دانلود در همین صفحه مراجعه فرمایید

پارت نامبر ESP-12F
نوع Station/SoftAP/SoftAP+Station

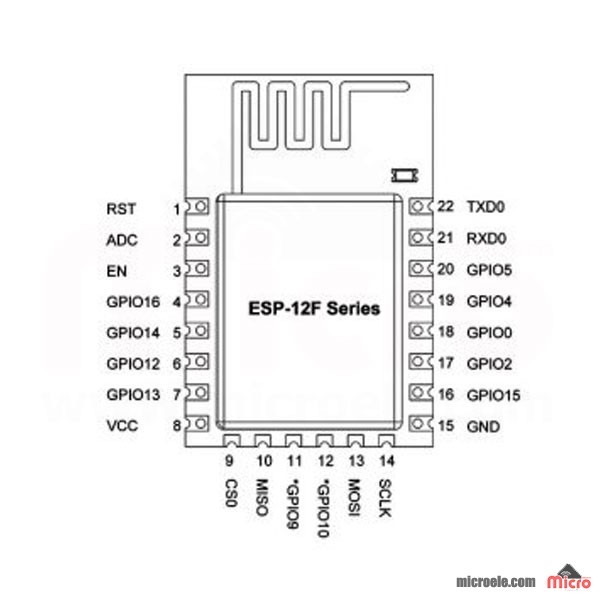

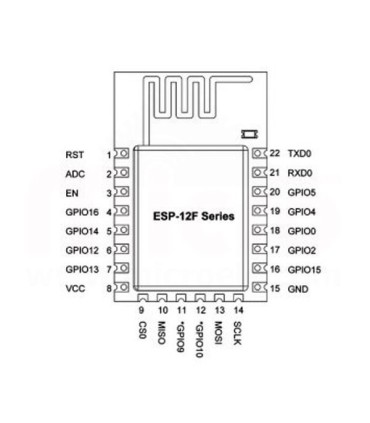

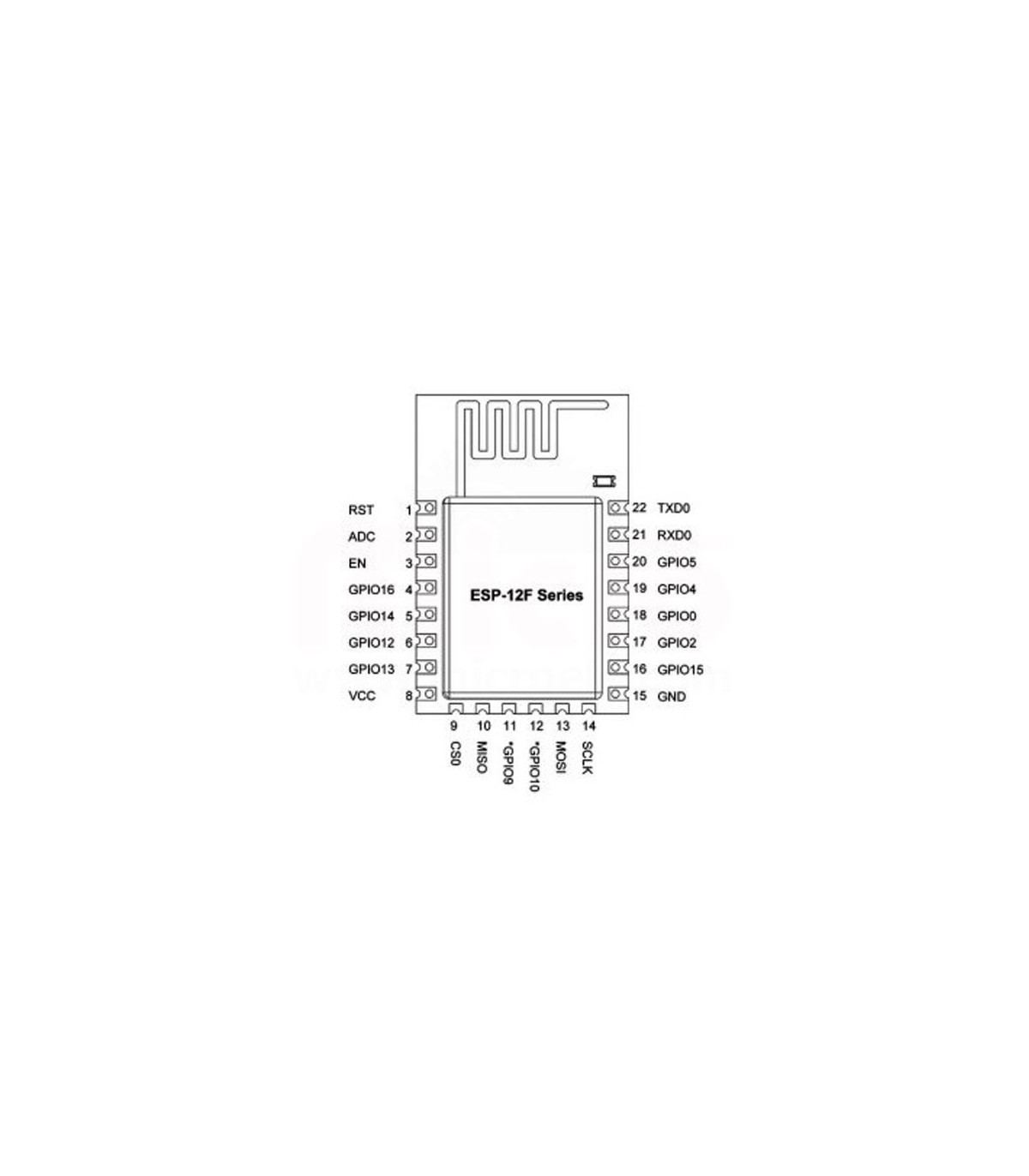

تعداد پایه 22
شیلد بندی دارد
حساسیت ورودی DSSS, 1 Mbps -98 dBm CCK, 11 Mbps -91 dBm 6 Mbps (1/2 BPSK) -93 dBm 54 Mbps (3/4 64-QAM) -75 dBm HT20, MCS7 (65 Mbps, 72.2 Mbps) -72 dBm
جریان مصرفی 80mA
ولتاژ کاری 3.0-3.6V
باند فرکانسی (2.4GHz-2.5GHz (2400M-2483.5M
پروتکل ها TCP/IP/USB/UART/802.11/IPv4/UDP/HTTP/FTP
امپدانس آنتن 50Ω
توان خروجی 20dBm+
نوع نصب سطحی
طول (mm) 24
عرض (mm) 16
ارتفاع (mm) 3
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
گواهی نامه ها FCC/CE/ROSH
کشور سازنده چین

مجموع امتیاز ها:
0 1 2 3 4
0/5
براساس 0 دیدگاه
فیلتر بر اساس امتیاز دریافتی:
0 1 2 3 4 (0)
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
نوشتن دیدگاه

ESP8266-12F    حجم فایل :(676.89k)
