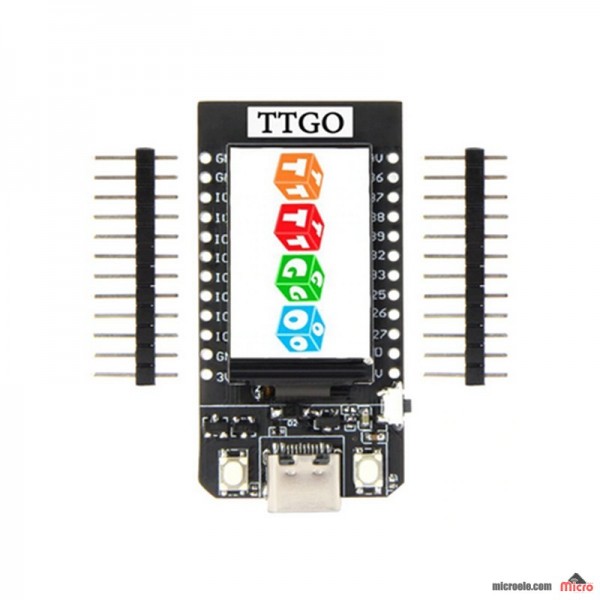

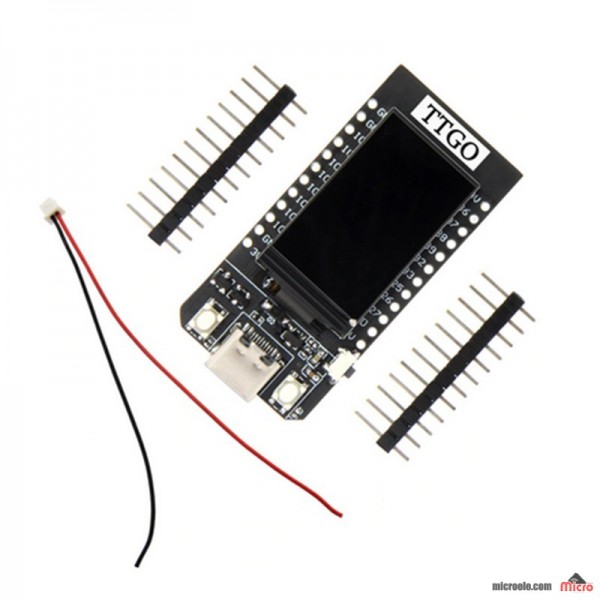

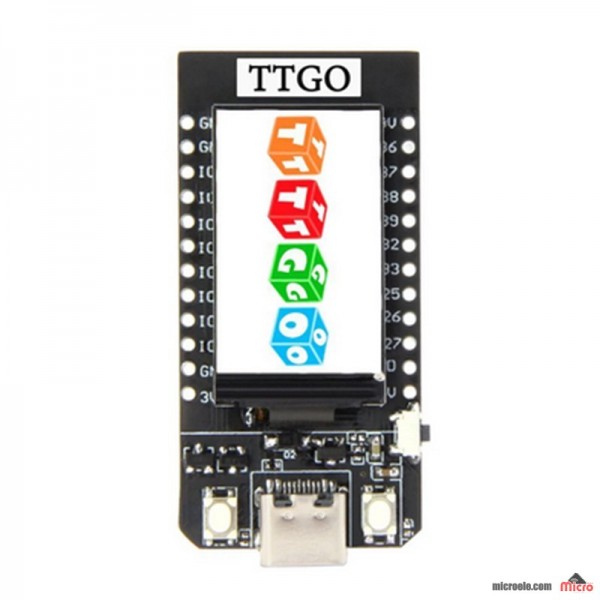

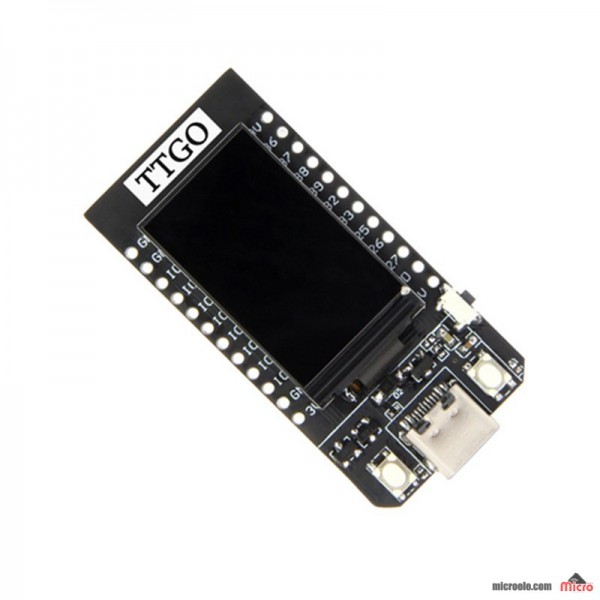

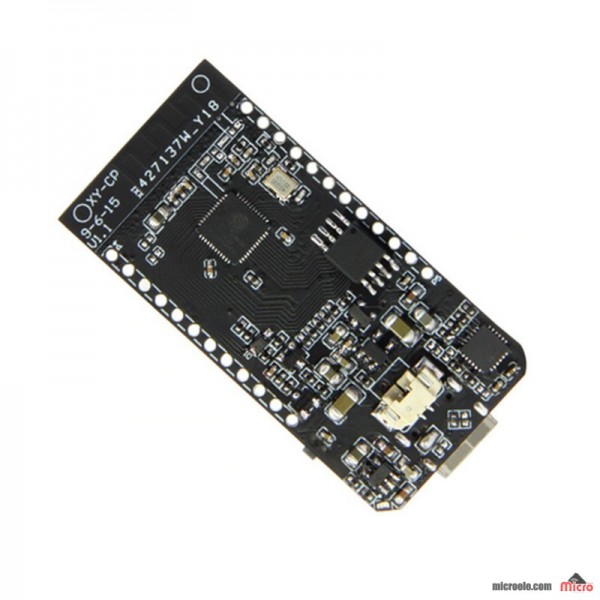

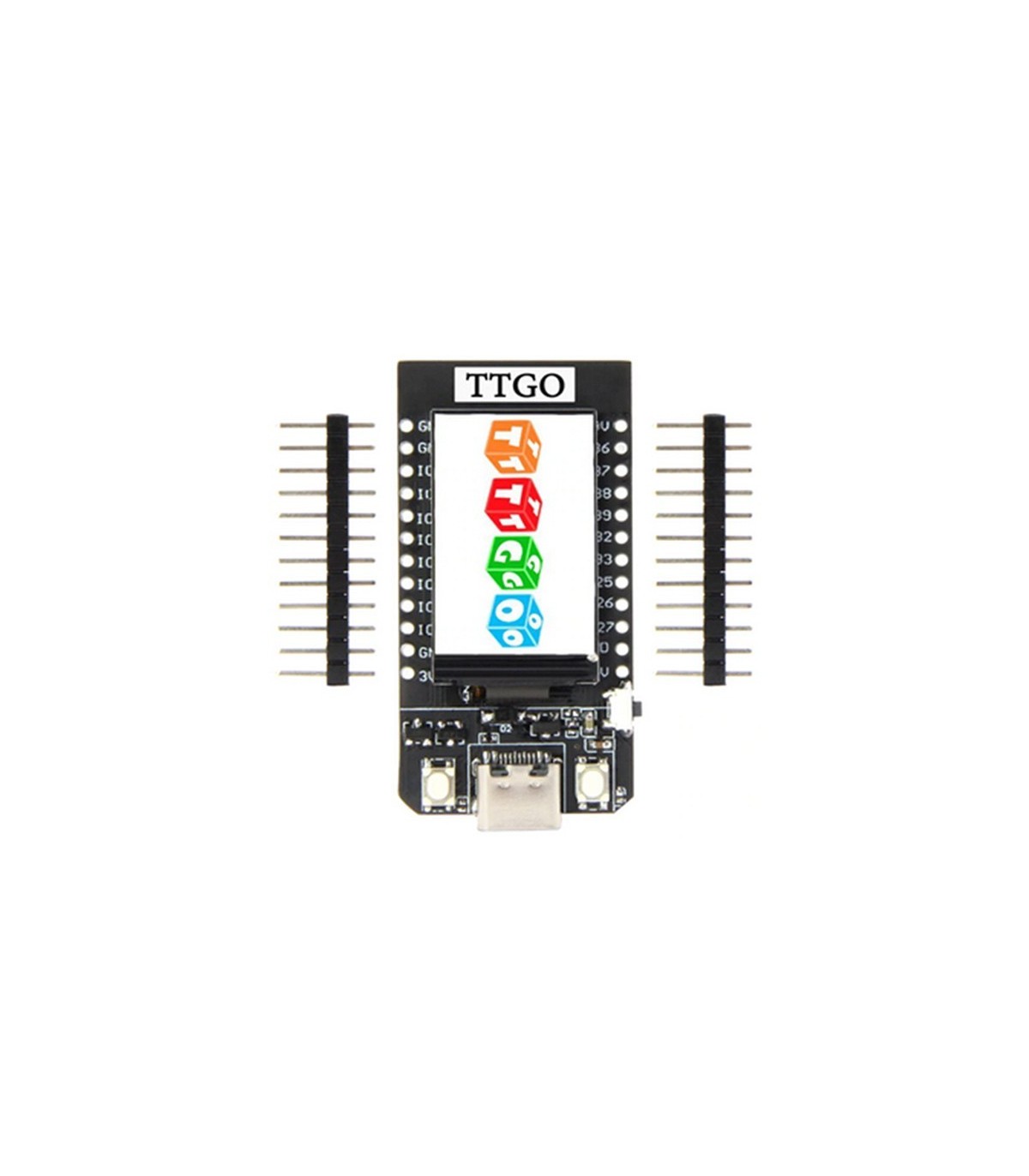

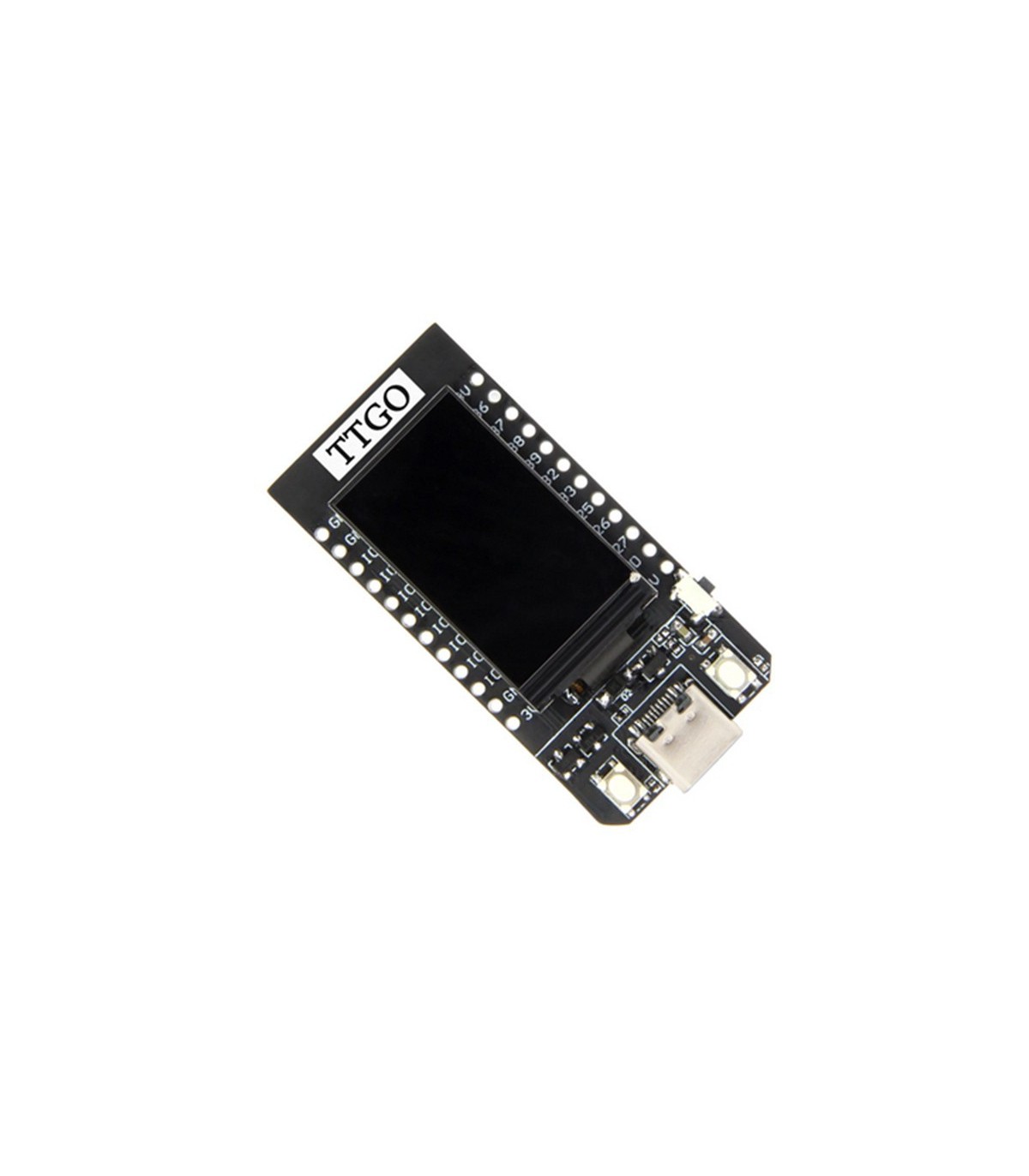

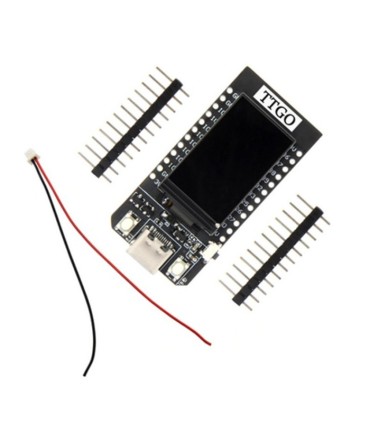

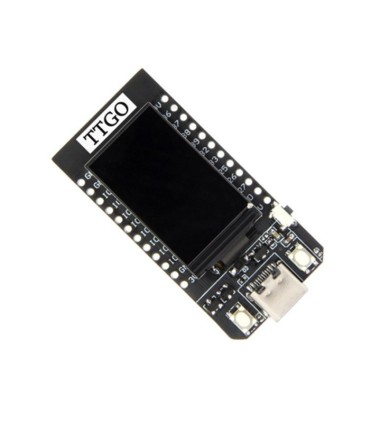

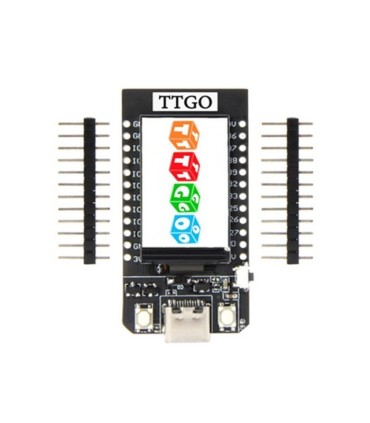

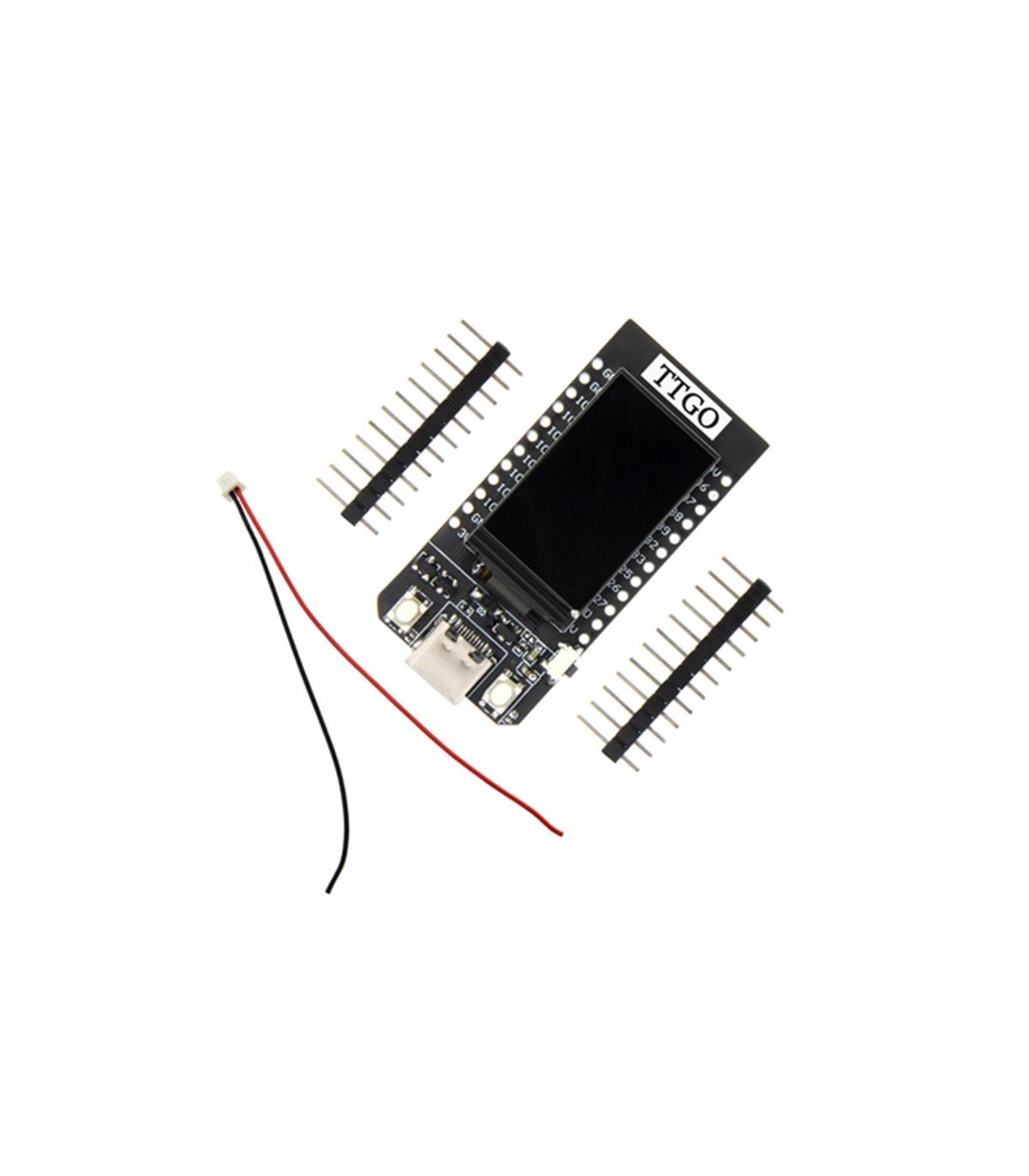

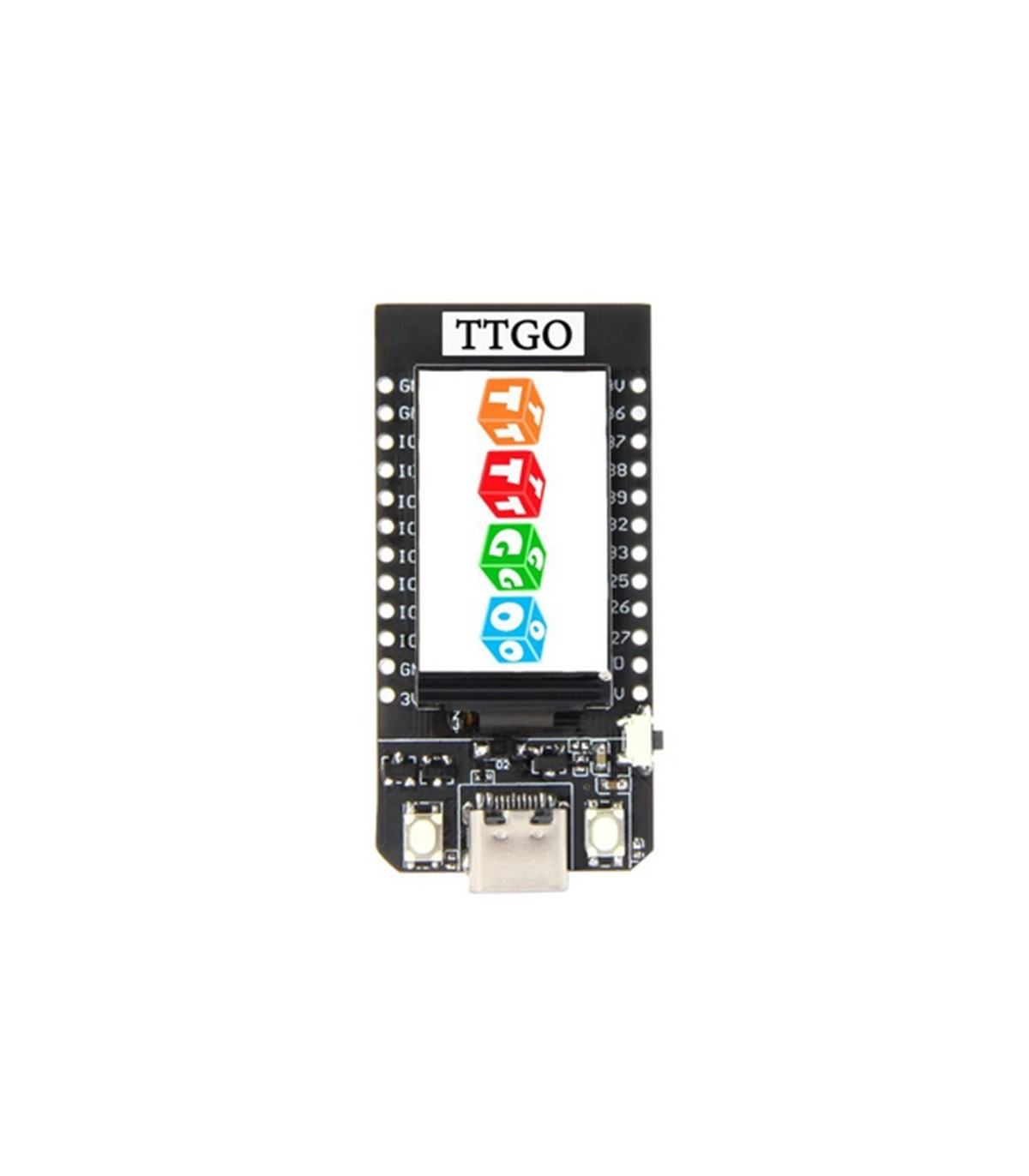

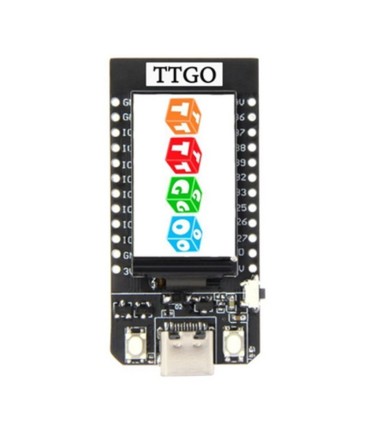

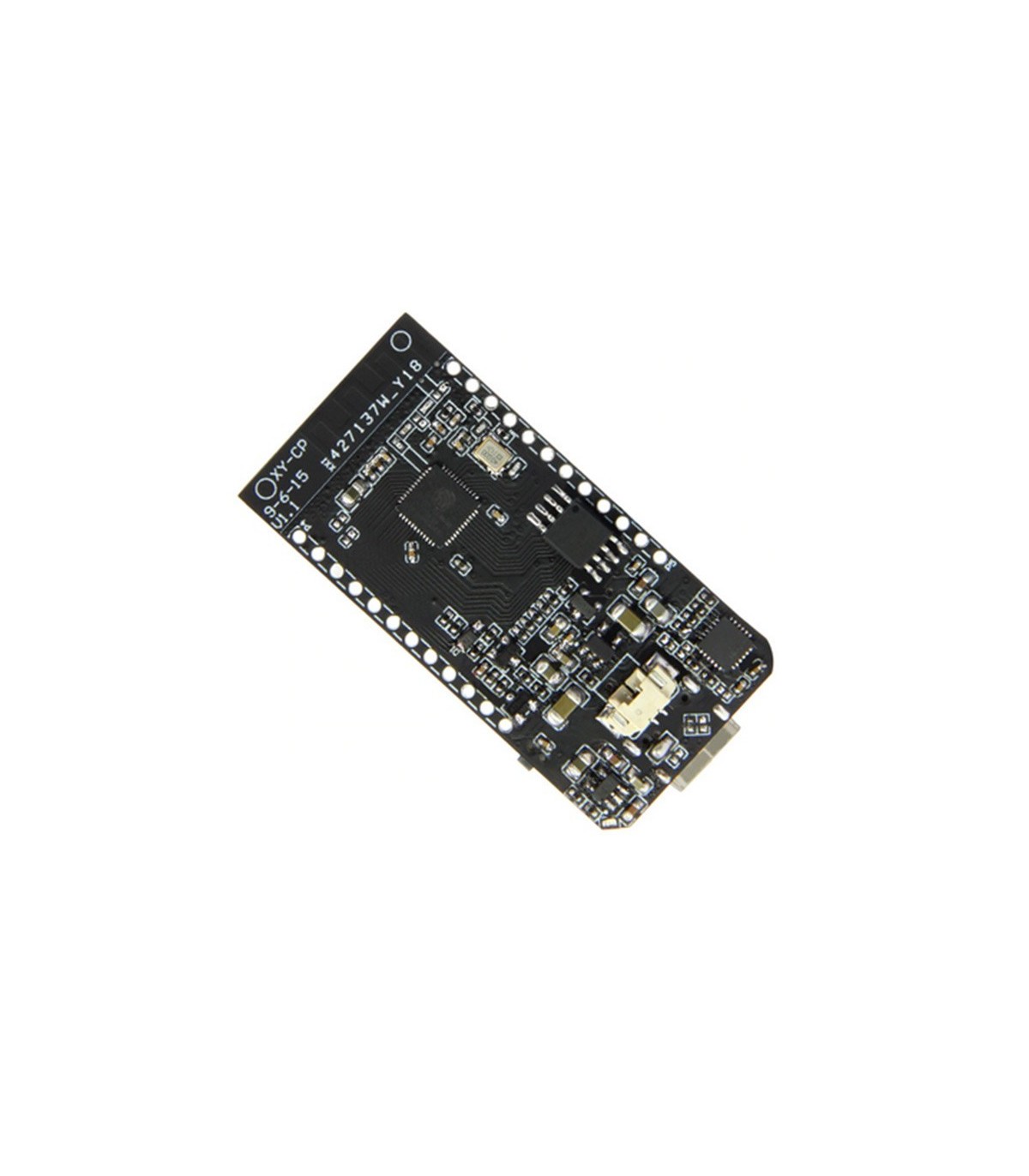

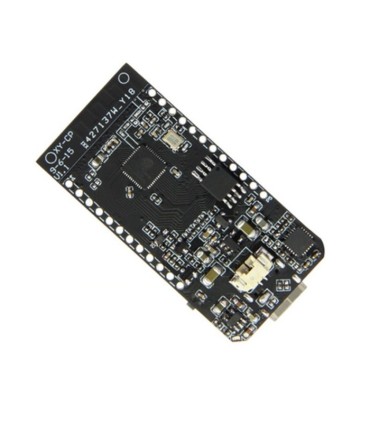

برد توسعه TTGO T-Display ESP-32 & LCD

برد توسعه TTGO T-Display ESP-32 & LCD

موجودی : این محصول فعلا موجود نیست

اگر موجود شد خبرم کن
190107013

,TTGO,T-Display,ESP32,CP2104,WiFi,Bluetooth,1.14 Inch LCD

قیمت محصول: 0 ریال

اشتراک گذاری این محصول در :

هیچ امتیاز پاداش برای این محصول وجود ندارد.


مجموع امتیاز ها مجموع امتیاز ها:

0
0/5 - 0 دیدگاه

نمایش امتیاز ها
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  ارسال دیدگاه نمایش دیدگاه ها نمایش دیدگاه ها

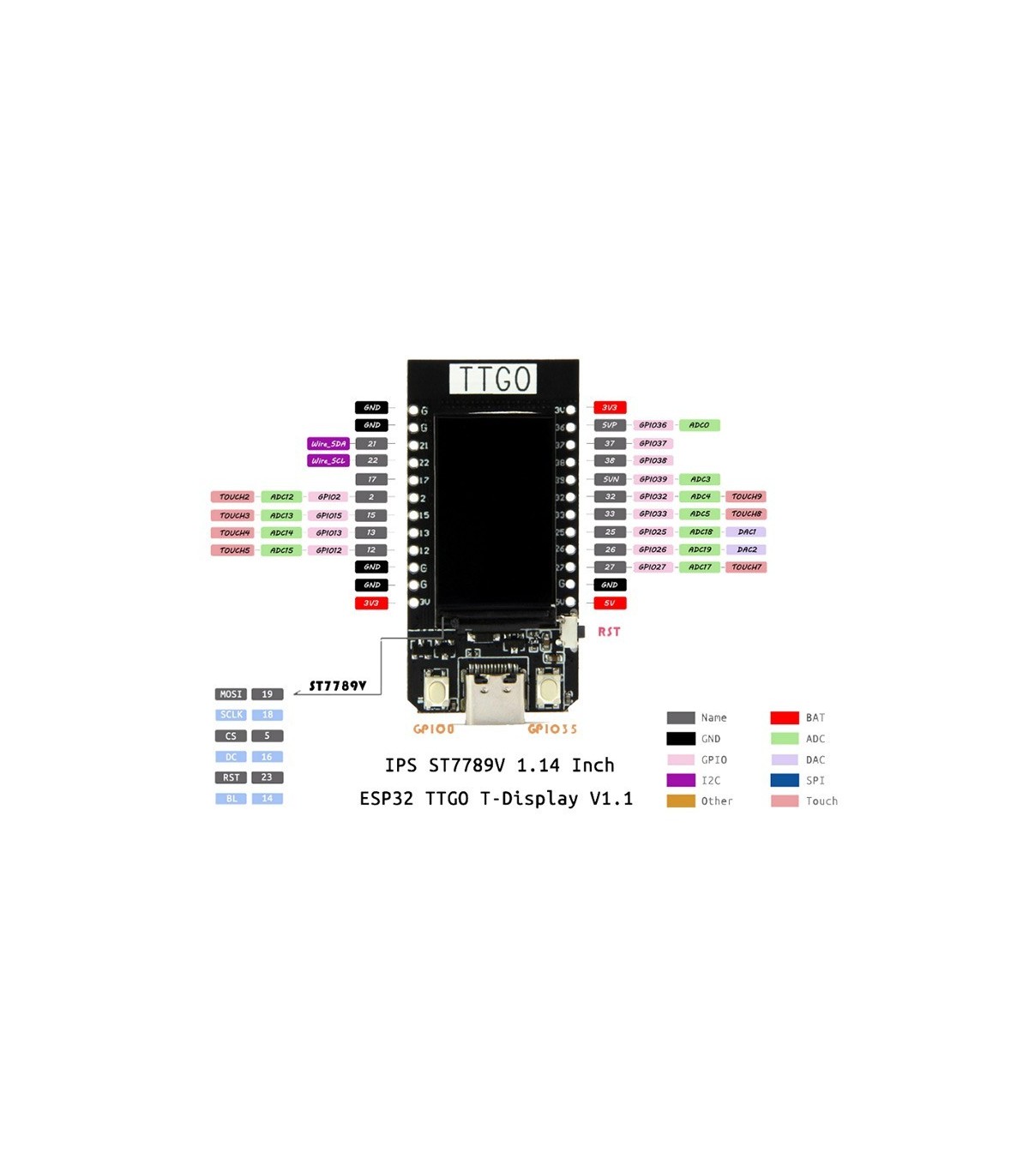

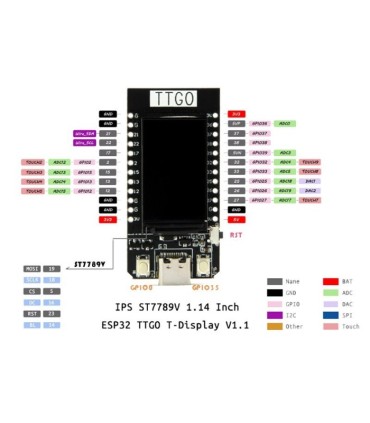

یک برد توسعه مشهور و کوچک ESP32 است که یک نمایشگر بر روی آن تعبیه شده است. دارای مدار شارژ باتری لیتیومی برای اتصال باتری دلخواه (یک سلول) به برد و یک کلید ریست و دو کلید کاربری متصل به GPIOها است.

پردازنده استفاده شده در این برد یک پردازنده دو هسته­ ای 32بیتی با فرکانس کاری 240 مگا هرتز، 4 مگابایت حافظه فلش از نوع QSPI و 520 کیلو بایت SRAM است. ویژگی هایی از قبیل USB to TTL (CP2104) ,UART،SPI ،SDIO  I2C،LED PWM ،TV PWM ،I2S ،IRGPIO ،ADC،DAC را پشتیبانی می کند. یک پیش تقویت کننده کم نویز (LNA pre-amp) و نمایشگر IPS ST7789V 1.14 Inch روی برد تعبیه شده است. جریان خواب 120uA دارد.تغذیه ورودی از طریق پورتUSB Type-C به برد متصل می شود (5V/1A) و باتری 3.7 ولتی لیتیومی متصل شده به برد را با جریان 500 میلی آمپر شارژ می­ کند. استاندارد­های وای فای FCC/CE-RED/IC/TELEC KCC/SRRC/NCC  توسط کنترلر این برد پوشش داده می­ شوند. همچنین پروتکل­های  (802.11n, b/g/n ( speed up to 150Mbps در این کنترلر به کار گرفته شده­ اند.

دارای محدوده فرکانسی (2.4GH~2.5GHz(2400M-2483.5M است. قابلیت توان انتقالی 22 دسی بل و محدوده ارسال و دریافت داده در  300 متری را دارد.

  • ویژگی های کلی:

چیپست:

  • ESPRESSIF-ESP32 240MHz Xtensa dual-core 32-bit LX6 microprocessor

مبدل usb به TTL:

  • CP2104

نمایشگر:

  • IPS ST7789V 1.14 Inch

ولتاژ کاری:

  • 2.7-4.2VDC

جریان کاری:

  • حدود 60mA

نوع USB:

  • usb type C

پارت نامبر TTGO T-Display ESP32
نوع کاربرد Module
نوع Development Board wifi-bluetooth

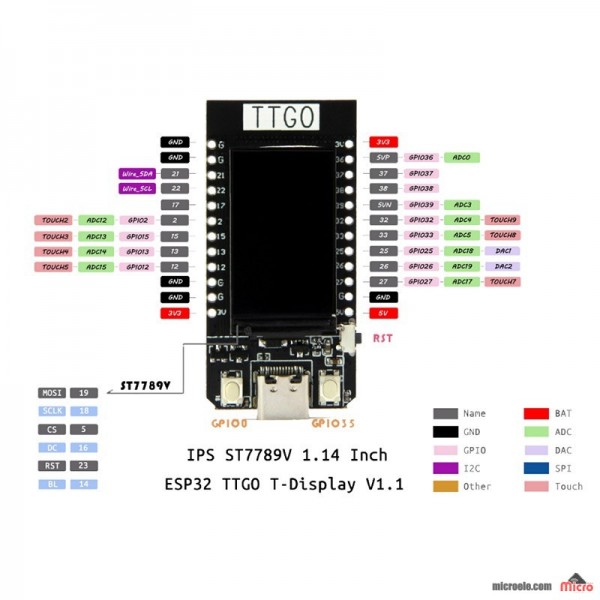

تعداد پایه 22
ظرفیت 4MByte Flash
جریان مصرفی حدود 60mA
ولتاژ کاری 2.7-4.2VDC
فرکانس حامل 2.4GHz
بلوتوث Support bluetooth V4.2BR/EDR and BLE standard
وزن 7.81g
پروتکل ها Bluetooth 4.2 BR/EDR and BLE & IEEE 802.11 b/g/n/e/i
دمای کاری 40°C ~ 85°C-
طول (mm) 51.52
عرض (mm) 25.4
ارتفاع (mm) 8.54
نوع بسته بندی کیسه آنتی استاتیک
تعداد در بسته 1
